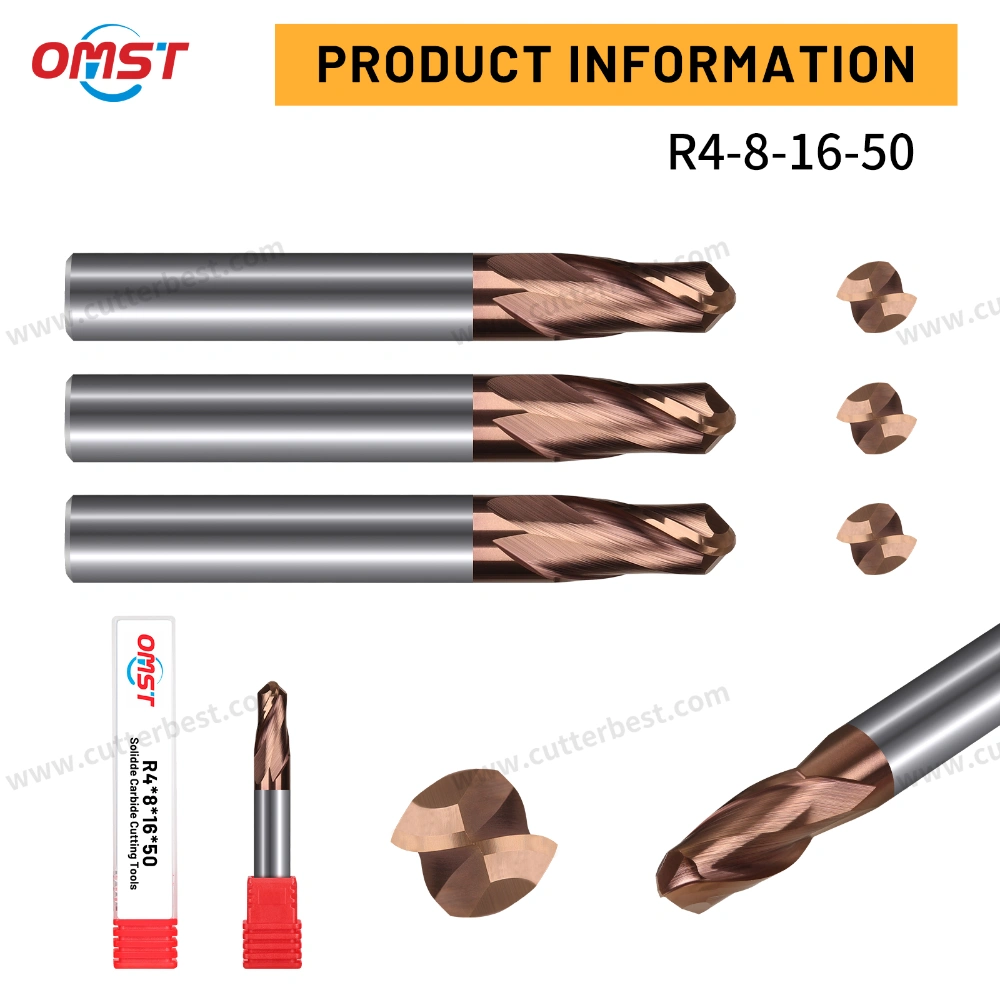

Ball Mill cutter Overview
Ball mill cutters are precision CNC cutting tools with hemispherical tips, engineered for complex 3D contour machining. They deliver smooth profile milling and fine surface finishes, widely used in mold making, aerospace, and medical industries. Available in carbide or cobalt HSS, these radius end mills process steel, aluminum, titanium alloys, and composites, enhancing surface finish and machining efficiency.
Principales fonctionnalités
1. Ultra-Precision Grinding
- ≤0.005mm ball radius tolerance
- Ensures consistent complex surface accuracy
- Reduces post-processing polishing time
2. Advanced Wear Resistance
- Carbide/cobalt HSS substrate extends tool life by 50%
- TiAlN/TiSiN coatings withstand 1200°C (ideal for HSM)
- Reduces tool breakage by 15%
3. Optimized Chip Evacuation
- 2/4/6-flute options for balanced efficiency
- 30°-45° helix angle improves chip flow
- Compatible with cast iron & superalloys
4. Full Machining Compatibility
- Dry/wet cutting and high-speed capable
- Fits vertical/horizontal CNC machining centers
- Compatible with FANUC, SIEMENS, HAAS controls
5. Anti-Vibration Shank Design
- Reinforced tool holder interface
- Minimizes chatter for superior finish
- Extends tool life over 30%
Spécifications techniques
| Paramètre | Specifications |
|---|
| Substrate | Ultra-fine carbide (YG10X/K30), HSS Cobalt |
| Coatings | TiAlN, TiSiN (1200°C), TiCN, DLC |
| Ball Diameter | Φ0.5mm – Φ32mm (Custom) |
| Flute Options | 2/4/6 flutes, std./long reach |
| Shank Type | Straight Φ3-20mm (ER), Morse taper |
| Helix Angle | 30°/35°/40°/45° (Material-based) |
| Régime maximum | 5,000 – 30,000 (Material-based) |
| Machine Support | 3/4/5-axis CNC machining centers |
Industry Applications
1. Aerospace
Precision ball end mills for turbine blades & engine components meeting ASTM B637.
2. Automotive
High-efficiency milling of engine blocks/gears achieving Ra 0.8μm finish.
3. Mold & Die
3D contour finishing for injection molds, reducing polishing by 50%.
4. Energy Sector
Machining HRC50+ materials for wind turbine bearings & oil drill heads.
5. Medical Devices
Medical-grade ball end mills for ISO 13485 certified titanium implants.
Selection Guide
1. Material-Specific Selection
- Aluminum/soft metals: 35° helix + TiCN coating
- Hard steel (>45CRH): 45° helix + TiAlN coating
- Cost-sensitive jobs: Uncoated HSS (40% cost savings)
#Pro Tip: Use 30° helix for aluminum, 45° for hardened steel
2. Precision Requirements
- Roughing: 4-flute with deep chip pockets (+30% MRR)
- Finishing: 6-flute carbide (≤0.01mm tolerance, Ra<0.4μm)
3. Depth-Specific Tools
- Shallow cuts: Standard length tools
- Deep cavities: Long reach end mills
4. Production Volume Optimization
- 5-axis CNC: Short shank (≤50mm)
- High-volume: DLC coating (2x tool life)
5. Cost-Effective Bundles
Combine 4-flute HSS roughing + 6-flute carbide finishing to cut part cost by 22%.
Why Choose Us?
ISO 9001:2015 certified manufacturer with 15+ years expertise
Full custom solutions: Non-standard lengths/coatings/shanks
Free application engineering support
Notre entreprise est spécialisée dans la fabrication et la personnalisation d'une large gamme d'outils de coupe, dédié à l'amélioration de l'efficacité de la production des clients et à la réduction des coûts de fabrication. Nous proposons des solutions d'outils complètes adaptées à divers matériaux de coupe, englobant l'acier au carbone (environ. Dureté HB225), acier allié (Dureté HB225 ~ 325), acier pré-trempé (jusqu'à dureté HRC45), acier trempé (Dureté HRC40 ~ 61), et en fonte. Ces solutions répondent à divers besoins de coupe, y compris les coupes droites, coupes courbes, Coupes en L, coupes de rainures, coupes à l'arc interne, coupures d'arc externe, Coupes en forme de T, forage, et filetage.
Nos outils de coupe en carbure excellent dans le traitement des types d'acier susmentionnés, offrant des performances exceptionnelles avec une tolérance de précision de seulement ± 0,02 mm. Cela garantit que nos clients peuvent obtenir sans effort une qualité de coupe de qualité professionnelle., ce qui fait de nous votre partenaire idéal pour les solutions d'outils de fraisage.
Nous pouvons fournir des services de production OEM personnalisés. Si nos fraises en carbure standard ne répondent pas à vos exigences, vous pouvez personnaliser le diamètre entre 0,2 mm et 25 mm, la longueur totale de 50mm à 200mm, et choisissez des flûtes de 4F, 5F, 6F, ou 8F. Vous pouvez également ajouter votre propre logo. N'hésitez pas à nous contacter pour tout besoin.
| Spécification | Jarret
Diamètres(D) | Flûte
Longueur(LC) | Complet
Longueur (L) | Diamètres
(D) | Flûtes
(F) |
| 1/2"1"3"1/2"4F | 1/2" | 1" | 3" | 1/2" | 4F |
| 1/4"3/4"2-1/2"1/4"4F | 1/4" | 1/4" | 2-1/2" | 1/4" | 4F |
| 1/8"3/8"1-1/2"1/8"2F | 1/8" | 3/8" | 1-1/2" | 1/8" | 2F |
| 1/16"3/16"1-1/2"1/8"2F | 1/16" | 3/16" | 1-1/2" | 1/8" | 2F |
| 3/8"1"2-1/2"3/8"4F | 3/8" | 1" | 2-1/2" | 3/8" | 4F |
| 3/16"5/8"2"3/16"2F | 3/16" | 3/16" | 3/16" | 3/16" | 2F |
| 3/32"9/32"1-1/2"1/8"2F | 3/32" | 9/32" | 9/32" | 1/8" | 2F |
| 5/8"1-1/4"3-1/2"5/8"4F | 5/8" | 1-1/4" | 3-1/2" | 5/8" | 4F |
| 5/16"13/16"2-1/2"5/16"4F | 5/16" | 13/16" | 2-1/2" | 5/16" | 4F |
| 5/64"3/16"1-1/2"1/8"2F | 5/64" | 3/16" | 1-1/2" | 1/8" | 2F |
| 7/64"3/8"1-1/2"1/8"2F | 7/64" | 3/8" | 1-1/2" | 1/8" | 2F |
T1: Êtes-vous une société commerciale ou un fabricant?
UN: Nous sommes un fabricant, spécialisé dans ce domaine des outils de coupe depuis plus de 15 années.
T2: Quels types de produits proposez-vous?
UN: Nous fabriquons des fraises en carbure, forets pour le forage, alésoirs, fraises, former des forets, outils de tournage, moulins à fileter, inserts, et nous couvrons également divers outils de coupe non standard.
T3: Fournissez-vous des services OEM ou ODM?
UN: Oui, en effet. Nous proposons des services OEM et ODM pour répondre aux besoins spécifiques de nos clients..
T4: Avez-vous des échantillons gratuits ou des réductions?
UN: Des échantillons gratuits peuvent être fournis si les clients acceptent de payer les frais d'expédition. Pour la première commande, les nouveaux clients reçoivent un coupon de 50 USD pour les commandes supérieures à 500 USD, et profitez d'un 5% réduction pour les commandes supérieures à 5 000 USD.
Q5: Comment garantir la qualité des outils de coupe?
UN:Nous garantissons les matériaux & fabrication, utiliser du carbure de première qualité, et effectuer des inspections rigoureuses conformes aux normes ISO, de la matière première au produit final, avec 100% vérifications des dimensions clés avant l'expédition.
Q6: Puis-je spécifier mon propre transitaire?
Bien sûr, nous pouvons livrer la marchandise à l'agent maritime désigné par le client.
Juste 4 étapes pour traiter votre commande:
1.Dessin:Vous pouvez envoyer des images de produits régulières existantes ou des dessins 3D du produit à notre responsable commercial.
2.Citation:Basé sur les spécifications du produit, exigences, et technologie de traitement, nous vous fournirons un devis. Veuillez confirmer les exigences finales avec notre directeur commercial.
3.Produire:Après avoir confirmé le contrat et le calendrier de livraison sans aucun problème, nous organiserons la production dès réception du paiement pour assurer une livraison dans les délais.
4.Livraison:Une fois que les marchandises ont passé l'inspection de qualité, ils seront expédiés conformément au calendrier convenu et aux modalités logistiques spécifiées dans le contrat.
Paiement:
Pour les principes de sécurité des transactions et de coopération à long terme, nous adoptons généralement les virements bancaires et Western Union comme méthodes de paiement, ou nous négocions davantage en fonction de la commande spécifique.
Livraison:
Compte tenu du poids du produit, volume, chronologie du transport, et les frais de transport, nous proposons plusieurs solutions d'expédition pour répondre à vos besoins de transport.
Expédition express:
EMS et DHL international express sont couramment utilisés, et les livraisons arrivent généralement dans 3 à 10 jours,Si votre logement est éloigné , il faut payer plus pour un endroit éloigné , ou changer pour expédier par EMS
Fret aérien:
Le fret aérien est sûr et rapide, adapté aux envois urgents et aux gros articles dépassant 100 kg. Il faut généralement 3-10 jours ouvrables, avec des délais de transit variables selon les pays.
Fret maritime:
Le fret maritime convient aux grosses commandes en raison de son faible coût, mais avec des délais de livraison plus lents, allant généralement de 30 à 50 jours
