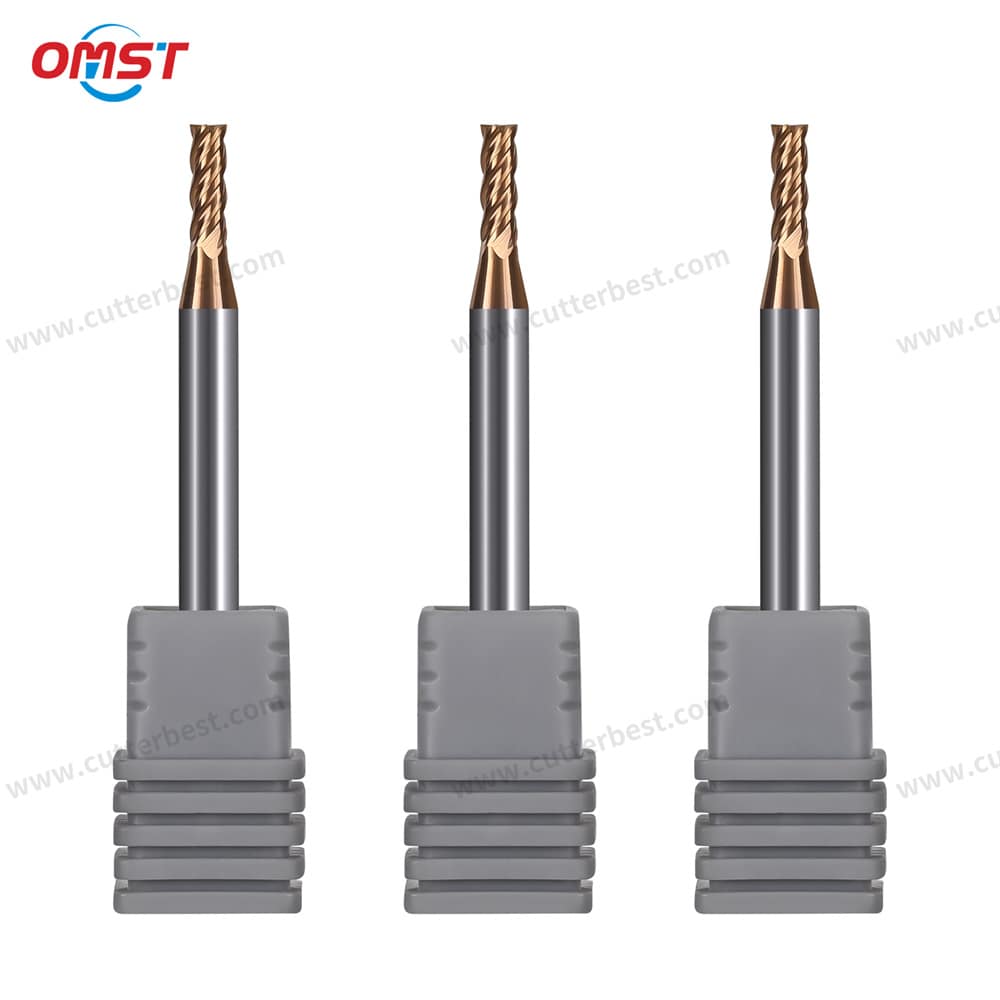

A Diamond End Mill is an advanced CNC cutting tool featuring diamond coatings (CVD/PCD) or polycrystalline diamond (PCD) tips. Engineered for precision machining of non-ferrous metals (aluminum, copper), composites (carbon fiber, graphite), and ultra-hard materials (HRC>45), these tools excel in high-speed, high-efficiency applications where surface finish and tool life are critical.
Key Advantages of Diamond End Mills
1 Unmatched Wear Resistance
- CVD/PCD Coatings (HV8000+): 10x longer life vs. carbide, reducing downtime and tool changes.
- PCD-Tipped Design: Ideal for abrasive materials like graphite and CFRP composites.
2 Ultra-High-Speed Performance
- Supports spindle speeds over 18,000 RPM and cutting speeds exceeding 2,000 m/min.
- Shortens cycle times by 40%+ for aluminum, magnesium, and soft metals.
3 Mirror-Quality Surface Finishes
- Achieves Ra≤0.2μm finishes, eliminating secondary polishing.
- Non-stick surface minimizes built-up edge (BUE) in aluminum alloys.
4 Material-Specific Optimization
- High-Silicon Aluminum: 4-flute nano-diamond coating resists adhesion.
- Hardened Steels (HRC50-65): PCD-tipped tools withstand high cutting forces.
5 Precision Engineering
- Radial Runout ≤0.003mm: Ensures ±0.01mm tolerance for micro-machining.
- Variable Helix Angles: Reduces vibration in 3D profiling operations.
6Cost Efficiency
- Single diamond end mill replaces 3-5 carbide tools, cutting costs by up to 30%.
Specifiche tecniche
| Parametro | Specifications |
|---|
| Diameter Range | 0.1mm–20mm (custom sizes available) |
| Helix Angles | 30°/35°/45° (selectable) |
| Flute Options | 2-flauto (roughing) / 4-flauto (finishing) |
| Rivestimenti | CVD Diamond / PCD (Polycrystalline Diamond) |
| Substrate | Ultra-fine carbide (YG10X grade) |
| Shank Types | DIN6535HA, straight, or tapered |
| Hardness | HRC45–70 (optimal <HRC65) |
| Gamma di velocità | 200–1,000 m/min (material-dependent) |
| Flute Lengths | 3xD / 5xD / 8xD |
| Machine Fit | CNC machining centers, HSC machines |
Applicazioni industriali
Aerospaziale: Precision machining of aircraft aluminum frames, titanium components, and CFRP parts.
Automobilistico: Ultra-precision milling of engine blocks, transmission housings, and graphite EDM electrodes.
Medico: Micro-machining of cobalt-chrome implants, PEEK spinal devices, and surgical instruments.
Semiconductor: Wafer dicing and sapphire glass micro-milling for 5G components.
Mold Making: Finishing of hardened steel molds (HRC50+) and graphite electrodes.
Guida alla selezione
1 Material-Specific Recommendations
- Aluminum/Copper: 2-flute CVD-coated mill + MQL lubrication.
- CFRP/FRP: 3-flute PCD mill with wave-edge geometry (prevents delamination).
- Graphite: 4-flute nano-diamond coating + forced oil-mist cooling.
2 Operation-Specific Recommendations
- Scanalatura: ≥4xD flute length, ≤0.005mm perpendicularity.
- Profiling: Variable helix angles to suppress harmonic vibration.
- Roughing: Large-diameter tools at low RPM (maximizes MRR).
3Cooling Strategy Matching
- Flammable Materials (Magnesium): Mandatory oil-mist cooling (MQL).
- General Use: Dry/wet/HSM-compatible options available.
Contact us now to optimize your CNC machining processes!
La nostra azienda è specializzata nella produzione e personalizzazione di una vasta gamma di utensili da taglio, dedicato ad aumentare l'efficienza produttiva dei clienti e a ridurre i costi di produzione. Offriamo soluzioni complete di utensili su misura per vari materiali da taglio, Acciaio al carbonio che comprende (Circa. Durezza HB225), acciaio legato (Durezza HB225~325), acciaio pretemprato (durezza fino a HRC45), acciaio temprato (Durezza HRC40~61), e ghisa. Queste soluzioni soddisfano le diverse esigenze di taglio, compresi i tagli dritti, tagli curvi, Tagli a forma di L, tagli di scanalatura, Tagli ad arco interno, Tagli ad arco esterno, Tagli a forma di T, trivellazione, e filettatura.
I nostri utensili da taglio in metallo duro eccellono nella lavorazione dei suddetti tipi di acciaio, Offre prestazioni eccezionali con una tolleranza di precisione di soli ±0,02 mm. In questo modo i nostri clienti possono ottenere senza sforzo una qualità di taglio di livello professionale, Rendendoci il vostro partner ideale per le soluzioni di utensili di fresatura.
Siamo in grado di fornire servizi di produzione OEM personalizzati. Se le nostre frese standard in metallo duro non soddisfano le vostre esigenze, È possibile personalizzare il diametro entro 0,2 mm-25 mm, la lunghezza totale da 50 mm a 200 mm, e scegli i flauti di 4F, 5F, 6F, o 8F. Puoi anche aggiungere il tuo logo. Non esitate a contattarci per qualsiasi esigenza.
| Specificazione | Gamba
Diametro(D) | Flauto
Lunghezza(Lc) | Pieno
Lunghezza (L) | Diametro
(D) | Flauti
(F) |
| 1/2"1"3"1/2"4F | 1/2" | 1" | 3" | 1/2" | 4F |
| 1/4"3/4"2-1/2"1/4"4F | 1/4" | 1/4" | 2-1/2" | 1/4" | 4F |
| 1/8"3/8"1-1/2"1/8"2F | 1/8" | 3/8" | 1-1/2" | 1/8" | 2F |
| 1/16"3/16"1-1/2"1/8"2F | 1/16" | 3/16" | 1-1/2" | 1/8" | 2F |
| 3/8"1"2-1/2"3/8"4F | 3/8" | 1" | 2-1/2" | 3/8" | 4F |
| 3/16"5/8"2"3/16"2F | 3/16" | 3/16" | 3/16" | 3/16" | 2F |
| 3/32"9/32"1-1/2"1/8"2F | 3/32" | 9/32" | 9/32" | 1/8" | 2F |
| 5/8"1-1/4"3-1/2"5/8"4F | 5/8" | 1-1/4" | 3-1/2" | 5/8" | 4F |
| 5/16"13/16"2-1/2"5/16"4F | 5/16" | 13/16" | 2-1/2" | 5/16" | 4F |
| 5/64"3/16"1-1/2"1/8"2F | 5/64" | 3/16" | 1-1/2" | 1/8" | 2F |
| 7/64"3/8"1-1/2"1/8"2F | 7/64" | 3/8" | 1-1/2" | 1/8" | 2F |
Q1: Sei una società commerciale o un produttore?
Un: Siamo un produttore, specializzata in questo settore di utensili da taglio da oltre 15 anni.
Domanda 2: Che tipo di prodotti fornite?
Un: Produciamo frese in metallo duro, Trapani per foratura, Alesatori, frese, Punte di formatura, utensili di tornitura, Frese per filettare, Inserti, e copriamo anche vari utensili da taglio non standard.
Q3: Fornite servizi OEM o ODM?
Un: Sì, infatti. Offriamo servizi OEM e ODM per soddisfare le esigenze specifiche dei nostri clienti.
Q4: Hai campioni gratuiti o sconti?
Un: I campioni gratuiti possono essere forniti se i clienti accettano di pagare le spese di spedizione. Per il primo ordine, i nuovi clienti ricevono un coupon di 50 USD per ordini superiori a 500 USD, e godere di un 5% sconto per ordini superiori a USD5000.
Domanda 5: Come si garantisce la qualità degli utensili da taglio?
Un:Garantiamo i materiali & lavorazione, utilizzare metallo duro di alta qualità, e condurre rigorose ispezioni conformi alle norme ISO dalla materia prima al prodotto finale, con 100% Controlli delle dimensioni chiave prima della spedizione.
Q6: Posso specificare il mio spedizioniere?
Certo, Possiamo consegnare la merce allo spedizioniere designato dal cliente.
Proprio 4 Passaggi per elaborare l'ordine:
1.Disegno:È possibile inviare immagini di prodotti regolari esistenti o disegni 3D del prodotto al nostro responsabile vendite.
2.Citare:In base alle specifiche del prodotto, fabbisogno, e tecnologia di lavorazione, Forniremo un preventivo. Si prega di confermare i requisiti finali con il nostro responsabile vendite.
3.Produrre:Dopo aver confermato il contratto e il programma di consegna senza problemi, Organizzeremo la produzione al ricevimento del pagamento per garantire una consegna tempestiva.
4.Consegna:Una volta che le merci hanno superato il controllo di qualità, Saranno spediti in conformità con le tempistiche concordate e le disposizioni logistiche specificate nel contratto
Pagamento:
Per i principi della sicurezza delle transazioni e della cooperazione a lungo termine, generalmente adottiamo bonifici bancari e Western Union come metodi di pagamento, oppure negoziamo ulteriormente in base all'ordine specifico.
Consegna:
Considerando il peso del prodotto, volume, Cronologia dei trasporti, e i costi di trasporto, Forniamo diverse soluzioni di spedizione per soddisfare le vostre esigenze di trasporto.
Spedizione espressa:
EMS e DHL international express sono comunemente usati, e le consegne arrivano in genere entro 3 A 10 Giorni,Se il tuo luogo è remoto , Devo pagare di più per un luogo remoto , o cambio per la spedizione tramite EMS
Trasporto aereo:
Il trasporto aereo è sicuro e veloce, Adatto per spedizioni urgenti e articoli di grandi dimensioni superiori a 100 kg. In genere ci vuole 3-10 giorni lavorativi, con tempi di transito variabili per i diversi paesi.
Trasporto marittimo:
Il trasporto marittimo è adatto per ordini di grandi dimensioni grazie al suo basso costo, ma con tempi di consegna più lenti, tipicamente che vanno da 30 A 50 Giorni
