Spezifikationen für Schaftfräser mit großer Reichweite

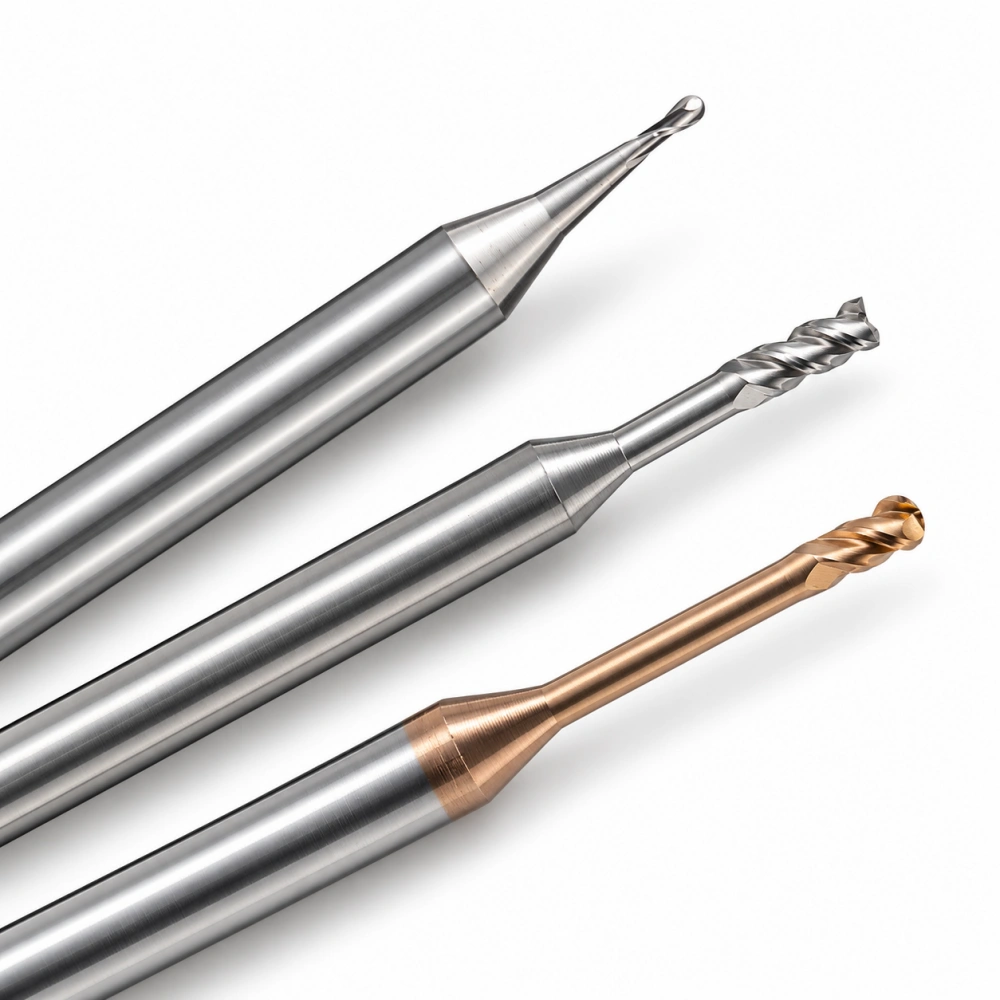

Schaftfräser mit großer Reichweite kombinieren einen kurzen Schneidabschnitt mit einem reduzierten Hals, um dort Freiraum zu schaffen, wo ein Standard-Schaftfräserkörper mit einer tiefen oder eingeschränkten Struktur in Konflikt geraten könnte.
Die Abmessungen variieren je nach Quadrat, Kugelkopf- und Eckenradiusgeometrien. daher, Nutzen Sie die folgenden Bereiche für die erste Auswahl, anstatt sie als frei austauschbare Größenkombinationen zu behandeln.
| Werkzeuggeometrie | Schnittgröße | Längenbereich | Nacken / Schaft / OAL |
|---|---|---|---|
| Quadrat / Wohnung | Schnittdurchmesser: Ø0,2–4,0 mm | Flötenlänge (L1): 0.3–3,8 mm; Effektive Länge (L2): 1–30 mm | Halsdurchmesser: Ø0,16–3,9 mm; Schaft: Ø4 / Ø6 mm; OAL: 50 / 60 / 75 mm |
| Kugelnase | Kugelradius: R0,1–R2,0 mm; Kugeldurchmesser: Ø0,2–4,0 mm | Flötenlänge (L1): 0.2–4,0 mm; Effektive Länge (L2): 1–30 mm | Halsdurchmesser: Ø0,16–3,9 mm; Schaft: Ø4 / Ø6 mm; OAL: 50 / 60 / 75 mm |
| Eckenradius | Schnittdurchmesser: Ø1,0–4,0 mm; Radius: R0.1 / R0.2 / R0,5 mm | Flötenlänge (L1): 1.5–6,0 mm; Effektive Länge (L2): 4–30 mm | Halsdurchmesser: Ø0,95–3,9 mm; Schaft: Ø4 / Ø6 mm; OAL: 50 / 60 / 75 mm |
Notiz: Für Kugelkopfwerkzeuge, der Kugeldurchmesser entspricht D = 2R. Die verfügbaren Größenkombinationen variieren je nach Werkzeuggeometrie und Katalogserie.
Für Optionen mit kleinerem Durchmesser und zugehörige Mikrobearbeitungswerkzeuge, sehen Mikro-Schaftfräser.
Quadrat, Optionen für Kugelkopf und Eckenradius
Die erforderliche Endgeometrie hängt vom zu bearbeitenden Merkmal ab. Die Long-Reach-Struktur sorgt für Halsfreiheit, während die Schneidengeometrie bestimmt, wie das Werkzeug das Werkstück berührt.
Quadratische Schaftfräser mit langer Reichweite
Quadratische Schaftfräser mit großer Reichweite bieten ein flaches Schneidenende für Taschen, Bodenflächen, Merkmale mit geraden Wänden und andere Bereiche, die eine Geometrie mit flachem Boden erfordern.
Der Katalog deckt Schneiddurchmesser von Ø0,2 bis Ø4,0 mm ab. Abhängig von der Größe, effektive Länge erreichen kann 30 mm.
Für Anwendungen, die keine reduzierte Halsstruktur erfordern, Vergleichen Sie den Standard Flacher Schaftfräser Reichweite.
Schaftfräser mit langer Reichweite und Kugelkopf
Kugelkopfversionen verwenden ein vollständig abgerundetes Schneidende für gekrümmte Oberflächen, 3D-Konturen und Profilierung mit tiefen Hohlräumen. Zusätzlich, Dank des langen Halses gelangt das Schneidende an umgebende Wände oder andere eingeschränkte Stellen vorbei.
Der Standardkatalog umfasst Kugelradien von R0,1 bis R2,0 mm. Zu den aufgeführten Beispielen gehört R0.1, R0,15, R0.2, R0,25, R0.3, R0.4, R0,5, R0,75, R1.0, R1.5 und R2.0.
Für allgemeine Anwendungen mit Kugelkopf, ohne dass ein langer Hals erforderlich ist, sehen Kugelfräser.
Eckradius-Schaftfräser mit großer Reichweite
Eckradius-Versionen kombinieren ein flaches Ende mit einem definierten Eckradius. Infolge, Sie eignen sich für Teile, die eine flache Bodengeometrie zusammen mit einem bestimmten Eckenradius benötigen.
Im aktuellen Katalog sind Schneiddurchmesser von Ø1,0–4,0 mm mit R0,1 aufgeführt, Eckenradiusoptionen R0,2 und R0,5 mm. Dies sind diskrete Katalogoptionen, kein kontinuierlicher Bereich von R0,1–R0,5 mm.
Für Eckenradiusgeometrie mit Standardreichweite, sehen Bull-Nase-Schaftfräser.
Schaftfräser mit großer Reichweite im Vergleich zu Schaftfräsern mit langer Länge
Die Gesamtlänge des Werkzeugs allein definiert nicht einen Schaftfräser mit großer Reichweite.
Große Reichweite, Werkzeuge mit langem Hals und reduziertem Hals verwenden einen ausgesparten Hals hinter einer relativ kurzen Schneidkante. Diese Struktur sorgt für Freiraum, wenn der Schneidbereich in einem tiefen Hohlraum oder hinter einer umgebenden Wand liegt.
Im Gegensatz dazu, Ein Schaftfräser mit langer Länge oder langer Nut hat eine längere Schneidkante. Es eignet sich für Anwendungen, die einen Schnitteingriff über eine größere axiale Länge erfordern.
daher, Wählen Sie je nach Hauptbearbeitungsanforderung zwischen ihnen: Freigabe und Zugang oder ein längere Schneide.
Anwendungen und Werkzeugauswahl
Schaftfräser mit großer Reichweite helfen, wenn ein Standardwerkzeugkörper nicht ohne Behinderung auf die erforderliche Funktion zugreifen kann.
Typische Anwendungen sind tiefe Hohlräume, schmale Taschen, vertiefte Funktionen, Formkomponenten und andere CNC-Fräsvorgänge mit eingeschränktem Zugang.
Wählen Sie die Schnittgeometrie entsprechend dem Merkmal:
- Wählen Sie ein quadratisches Ende für flache Böden und gerade Wandelemente.
- Wählen Sie ein Kugelnase für gekrümmte Flächen und 3D-Konturen.
- Wählen Sie ein Eckradius wenn das Feature ein flaches Ende mit einem definierten Eckenradius erfordert.
Nächste, Passen Sie den Schnittdurchmesser an, Flötenlänge, effektive Länge, Passen Sie den Halsdurchmesser und die Schaftgröße an die erforderliche Funktion und die Zugangsbedingungen an.
Für einen breiteren Vergleich gängiger Fräsergeometrien, sehen Schaftfräsertypen.
Kundenspezifische Schaftfräser mit großer Reichweite
Standardkataloggrößen decken mehrere Kombinationen von Schneiddurchmessern ab, Radius, Flötenlänge, effektive Länge, Halsdurchmesser, Schaftdurchmesser und Gesamtlänge.
Für nicht standardmäßige Abmessungen oder Geometriekombinationen, Senden Sie vor dem Angebot eine Zeichnung oder Skizze zur Überprüfung.
Wir überprüfen die Zeichnung und beurteilen die Machbarkeit der Herstellung für kundenspezifische Größen und Konfigurationen. Dieser Prozess hilft dabei, die erforderlichen Abmessungen zu bestätigen, bevor die kundenspezifische Werkzeugspezifikation finalisiert wird.
Häufig gestellte Fragen
Sind Schaftfräser mit langer Reichweite dasselbe wie Schaftfräser mit langem Hals??
Die Begriffe beschreiben häufig eng verwandte Werkzeugstrukturen mit reduziertem Hals. In der Praxis, Kaufentscheidungen hängen stärker vom Schnittdurchmesser ab, Schnittlänge, Halsdurchmesser, effektive Länge und Gesamtabmessungen als allein auf den Namen.
Unterscheiden sich Schaftfräser mit reduziertem Hals von Schaftfräsern mit großer Reichweite??
Reduzierter Hals beschreibt die Werkzeugstruktur, während große Reichweite die Zugriffsanforderung beschreibt. Ein reduzierter Hals schafft Freiraum hinter dem Schneidbereich, Daher überschneiden sich die beiden Begriffe in kommerziellen Produktbeschreibungen häufig.
Welche Geometrie sollte ich für die Bearbeitung tiefer Kavitäten wählen??
Wählen Sie die Geometrie entsprechend der Funktion aus. Quadratische Enden eignen sich für Einrichtungen mit flachem Boden und geraden Wänden, Kugelkopfwerkzeuge eignen sich für gekrümmte oder 3D-Oberflächen, während Eckenradiuswerkzeuge ein flaches Ende mit einem definierten Eckenradius liefern.
Ist ein Schaftfräser mit langer Reichweite dasselbe wie ein Schaftfräser mit langer Spannut??
NEIN. Ein Werkzeug mit großer Reichweite verwendet typischerweise einen reduzierten Hals hinter einem relativ kurzen Schneidabschnitt. Im Gegensatz, Ein Werkzeug mit langer Spannut verwendet eine längere Schneidkante, wenn die Anwendung einen größeren axialen Schnitteingriff erfordert.
Kann alle Durchmesser haben, Radius- und Längenkombinationen in der Tabelle angegeben werden?
NEIN. Die Tabelle zeigt Katalogbereiche auf Familienebene, und die verfügbaren Kombinationen variieren je nach Werkzeuggeometrie und Katalogserie. Für nicht standardmäßige Kombinationen, Wir überprüfen die Zeichnung und die Machbarkeit der Herstellung, bevor wir die Spezifikation bestätigen.
Können Sie kundenspezifische Schaftfräser mit großer Reichweite herstellen??
Ja, Wir können kundenspezifische Abmessungen und Konfigurationen basierend auf Ihren Zeichnungs- und Bearbeitungsanforderungen überprüfen. Wir bestätigen die Machbarkeit der Herstellung, bevor wir die kundenspezifische Spezifikation finalisieren.
