Barra di microalesatura in metallo duro integrale

La serie Micro Boring Bar OMIST fornisce utensili in metallo duro integrale per lavorazioni interne di piccoli fori. La famiglia di prodotti comprende diverse geometrie di taglio per la barenatura interna, profilazione, scanalatura, scanalatura frontale, scanalatura del raggio e filettatura interna, in questo modo gli acquirenti possono selezionare l'utensile in base all'effettiva caratteristica interna da lavorare.

Il rivestimento standard è AlTiCrSiN. Serie selezionate sono disponibili per fori minimi da circa 2.1 millimetro, mentre i diametri standard del gambo includono 4, 5, 6, 7, 8 E 10 millimetro. Lunghezza di lavoro, lunghezza complessiva, il raggio di punta e la larghezza della scanalatura variano a seconda della geometria e della serie dell'utensile.

Per altre opzioni di utensili per lavorazione interna, sfoglia il nostro Strumenti noiosi o esplora il nostro Barre noiose categoria per le relative soluzioni di barre di alesatura.

Opzioni di specifica

La tabella seguente riassume le principali dimensioni delle specifiche utilizzate per la selezione iniziale del prodotto. Le combinazioni esatte variano a seconda della serie di utensili e della funzione di lavorazione.

La famiglia di prodotti completa comprende più combinazioni dimensionali di quanto sia pratico elencare su una pagina di prodotto. Per conferma modello o preventivo, fornire le dimensioni del foro e i requisiti di lavorazione in modo da poter consigliare un'opzione standard o personalizzata adatta.

Applicazioni & Guida alla serie

Organizziamo la famiglia delle barre di microalesatura per operazione di lavorazione anziché per singolo SKU. Ciò semplifica la selezione della geometria richiesta in base alla caratteristica interna da produrre.

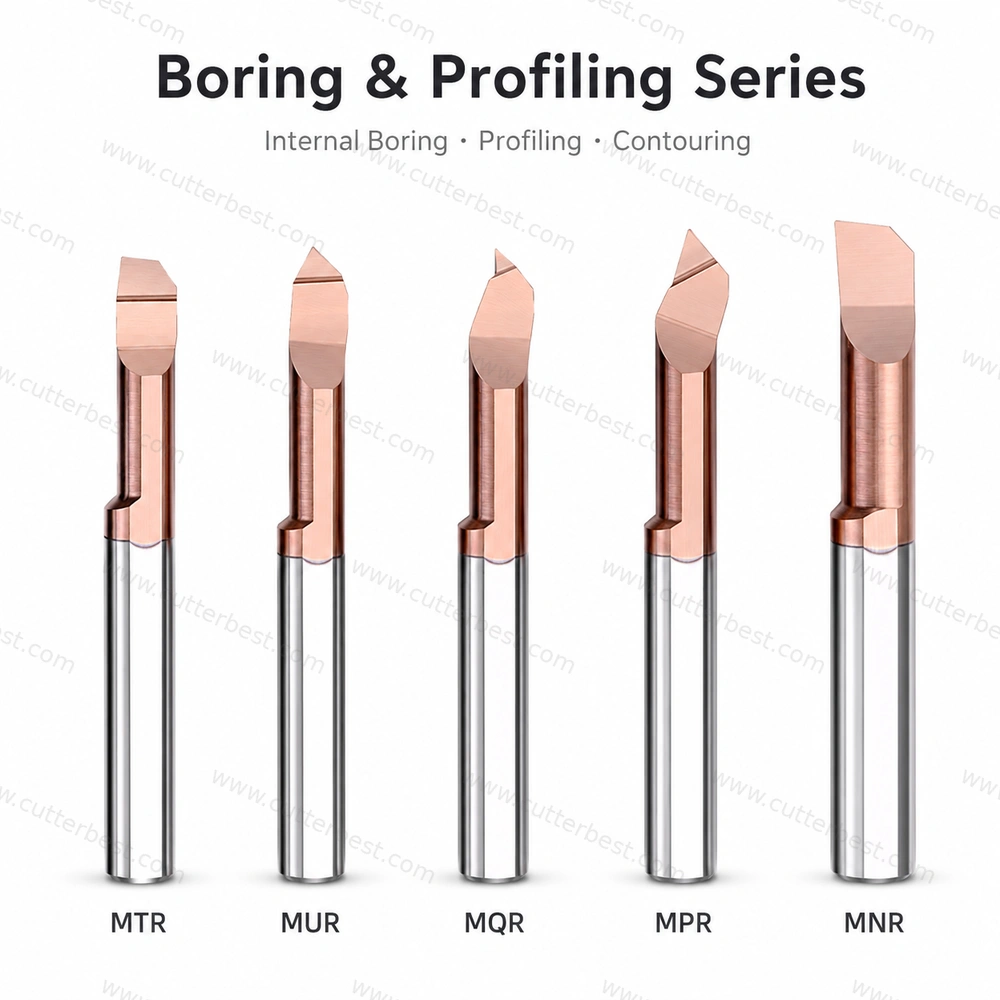

Noioso interno

La serie MTR gestisce operazioni di alesatura interna e tornitura interna di piccolo diametro. È adatto quando è necessario allargare un foro esistente o lavorarlo internamente con una geometria di taglio dedicata per fori piccoli.

Poiché il diametro minimo del foro e la lunghezza di lavoro variano in base al modello, confermare il diametro e la profondità del foro richiesti prima di selezionare l'utensile.

Profilatura e Contornatura

Gli utensili di profilatura sono disponibili per la contornatura interna e la lavorazione di profili in cui il percorso di taglio non è limitato alla barenatura interna diritta.

Perché le geometrie della profilatura interna variano a seconda del profilo del pezzo richiesto e dello spazio di lavorazione disponibile, selezionare l'utensile in base alla geometria richiesta e al disegno dell'applicazione, ove disponibile.

Scanalatura interna

La serie MGR gestisce la scanalatura interna in fori piccoli.

La larghezza della scanalatura e le dimensioni dell'utensile variano all'interno della serie. Per selezione o preventivo, fornire la larghezza della scanalatura richiesta, diametro del foro, profondità del foro e posizione della scanalatura.

Scanalatura frontale e radiale

La famiglia di prodotti comprende anche geometrie di taglio per scanalatura frontale e scanalatura raggiata o di profilo.

Queste operazioni richiedono forme della testa di taglio diverse dalla normale alesatura interna. Perciò, selezionare la geometria adatta in base alla posizione della scanalatura, modulo del profilo, dimensione del foro e spazio di lavorazione disponibile piuttosto che dal solo diametro dello stelo.

Filettatura interna

IL Serie MIR è disponibile per applicazioni di filettatura interna di piccoli fori.

Confermare la geometria della filettatura interna richiesta e le condizioni del foro prima di selezionare l'utensile. Per requisiti non standard o specifici dell'applicazione, si consiglia un disegno per la valutazione.

Come selezionare la barra di microalesatura giusta

1. Operazione di lavorazione
Innanzitutto identificare se l'operazione è noiosa interna, profilazione, scanalatura interna, scanalatura frontale, scanalatura del raggio o filettatura interna. Ogni funzione richiede una geometria di taglio corrispondente.

2. Diametro del foro e profondità del foro
La capacità minima del foro varia in base alla serie di utensili. Serie selezionate sono disponibili per fori da ca 2.1 millimetro, ma questo non vale per ogni geometria di taglio. La profondità del foro determina anche la lunghezza di lavoro richiesta.

3. Materiale del pezzo
La gamma di applicazioni confermate comprende l'acciaio inossidabile, acciaio per stampi, ghisa duttile e acciaio legato. Includere il materiale del pezzo nella richiesta in modo che i requisiti dell'utensile possano essere valutati correttamente.

4. Geometria richiesta
Specificare il raggio di punta richiesto, larghezza della scanalatura, geometria del filo, profilo o altra caratteristica interna. Se un'opzione standard non corrisponde ai requisiti di lavorazione, è possibile valutare una microbarra personalizzata dai dettagli dell'applicazione o dal disegno.

Caratteristiche principali

Costruzione in carburo solido

La serie di barre di microalesatura utilizza una struttura in metallo duro integrale. La struttura in metallo duro monopezzo fornisce una struttura utensile compatta per la lavorazione interna di piccolo diametro.

Rivestimento AlTiCrSiN

Questa serie di prodotti utilizza AlTiCrSiN come rivestimento standard. Fornisce protezione dall'usura per applicazioni di lavorazione all'interno della gamma confermata di materiali del pezzo.

Capacità di lavorazione di piccoli fori

Serie selezionate sono disponibili per fori da ca 2.1 millimetro.

Il foro minimo effettivo dipende dalla geometria del taglio, serie di utensili e operazione di lavorazione, quindi confermare sempre il diametro del foro richiesto durante la selezione dell'utensile.

Molteplici geometrie di lavorazione interna

La famiglia di prodotti copre l'alesatura interna, profilazione, scanalatura interna, scanalatura frontale, scanalatura del raggio e filettatura interna.

Ciò consente agli acquirenti di selezionare la geometria di taglio in base alla caratteristica interna richiesta invece di considerare ogni operazione come noiosa standard.

Opzioni di dimensioni multiple

Le serie disponibili comprendono diversi diametri di stelo, lunghezze di lavoro, lunghezze complessive, raggi di punta e opzioni di scanalatura.

Non tutte le combinazioni dimensionali sono disponibili in ogni geometria, quindi confermare le specifiche esatte rispetto all'applicazione richiesta.

Produzione personalizzata

Possiamo valutare barre di microalesatura personalizzate in base alle specifiche esigenze di lavorazione. Si prega di fornire i dettagli dell'applicazione disponibile, come la dimensione del foro, materiale del pezzo, operazione di lavorazione o disegno, ed esamineremo l'opzione dello strumento standard o personalizzato adatto.

Domande frequenti

Qual è il diametro minimo del foro disponibile in questa serie di barre di microalesatura?

Serie di utensili selezionate sono disponibili per fori minimi a partire da circa 2.1 millimetro. Il foro minimo effettivo varia a seconda della geometria e della serie dell'utensile.

Quali operazioni di lavorazione possono eseguire questi utensili di microalesatura?

La famiglia di prodotti copre l'alesatura interna, profilazione, scanalatura interna, scanalatura frontale, scanalatura del raggio e filettatura interna.

Quali materiali del pezzo possono essere lavorati con queste microbarre alesatrici in metallo duro solido?

La gamma di applicazioni confermate comprende l'acciaio inossidabile, acciaio per stampi, ghisa duttile e acciaio legato.

Come seleziono la microbarra di alesatura giusta per la mia applicazione?

Iniziare con l'operazione di lavorazione, quindi confermare il diametro e la profondità del foro, materiale del pezzo e geometria di taglio richiesta. Per caratteristiche interne complesse o non standard, fornire un disegno per la valutazione.

OMIST può produrre microbarre alesatrici personalizzate su disegno del cliente?

Sì. Gli utensili di microalesatura personalizzati possono essere valutati in base alla dimensione del foro richiesta, operazione di lavorazione, materiale del pezzo e geometria dell'utensile. Si consiglia un disegno quando disponibile.

Invia la tua richiesta di barra di microalesatura

Per conferma modello o preventivo personalizzato, per favore invia il tuo diametro del foro, profondità del foro, materiale del pezzo, operazione di lavorazione, geometria e disegno richiesti, se disponibili A sales@cutterbest.com.
