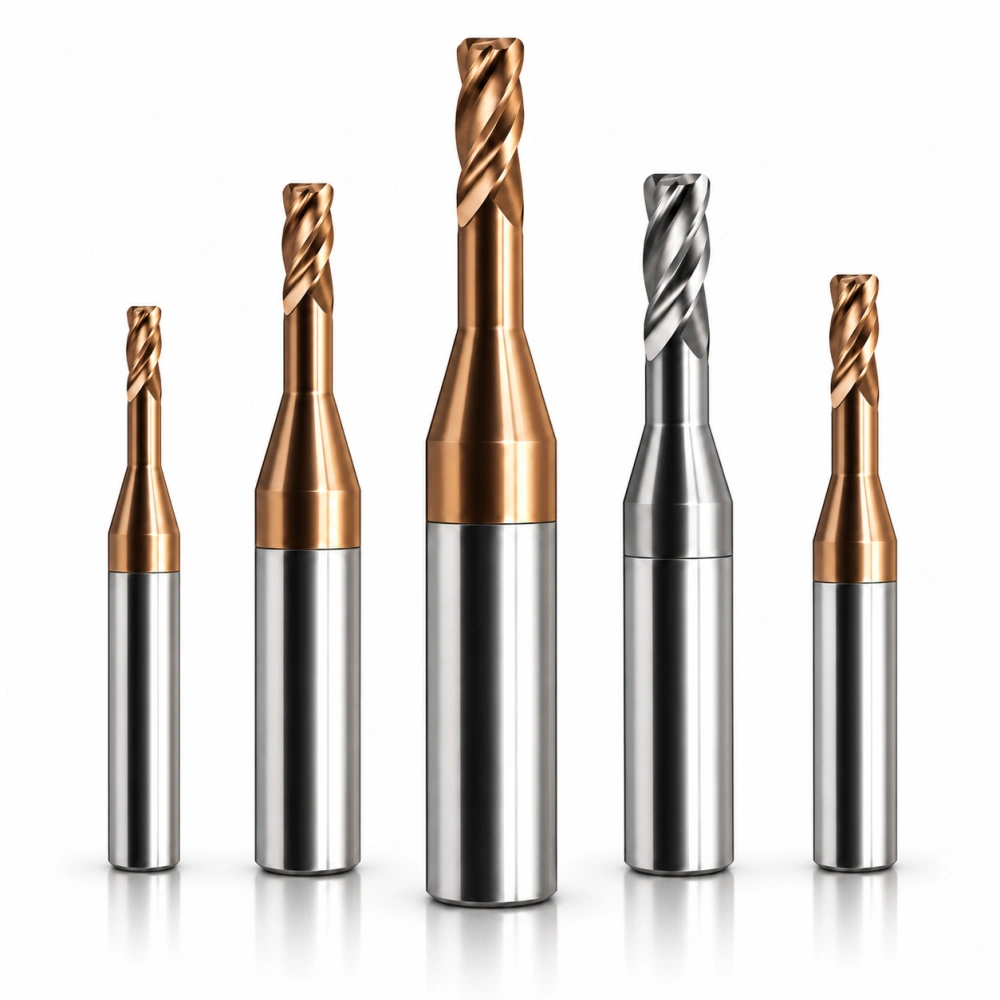

Specifiche della fresa a candela con raggio angolare conico
Una fresa con raggio angolare conico combina tre caratteristiche geometriche chiave: una sezione di taglio rastremata, un'estremità tagliente piatta, e un raggio angolare definito tra i taglienti finali e laterali.
Questa geometria differisce da una fresa quadrata conica, che utilizza un'estremità piatta senza raggio d'angolo. Si differenzia anche da una fresa a punta sferica conica, che utilizza una punta tagliente completamente arrotondata.
La corrispondente serie di frese a candela con raggio angolare standard fornisce dimensioni di riferimento per il diametro, raggio d'angolo, lunghezza del flauto, diametro del gambo, e lunghezza complessiva. Per la versione affusolata, however, l'angolo di rastremazione richiesto influisce anche sulla combinazione dimensionale finale.
Le dimensioni di riferimento rappresentative includono:
| Diametro della punta | Raggio d'angolo | Lunghezza del flauto | Diametro del gambo | Lunghezza totale |
|---|---|---|---|---|
| Ø1,0 mm | R0.2 | 3 millimetro | Ø4mm | 50 millimetro |
| Ø2,0 mm | R0.2 / R0.3 | 5 millimetro | Ø4mm | 50 millimetro |
| Ø3,0 mm | R0.2 / R0.5 | 8 millimetro | Ø4mm | 50 millimetro |
| Ø4,0mm | R0.2 / R0.5 / R1.0 | 10 millimetro | Ø4mm | 50 millimetro |
| Ø6,0 mm | R0.5 / R1.0 | 15 millimetro | Ø6 mm | 50 millimetro |
| Ø8,0 mm | R0.5 / R1.0 | 20 millimetro | Ø8 mm | 60 millimetro |
| Ø10,0 mm | R0.5 / R1.0 | 25 millimetro | Ø10mm | 75 millimetro |
| Ø12,0mm | R0.5 / R1.0 | 30 millimetro | Ø12mm | 75 millimetro |
| Ø14,0 mm | R1.0 / R2.0 | 35 millimetro | Ø14 mm | 100 millimetro |
| Ø16,0 mm | R1.0 | 40 millimetro | Ø16 mm | 100 millimetro |
| Ø20,0 mm | R1.0 | 40 millimetro | Ø20 mm | 100 millimetro |
Questi valori servono come riferimenti dimensionali piuttosto che come un elenco completo di combinazioni di utensili conici. Perché l'angolo di conicità cambia la relazione tra il diametro della punta, lunghezza di taglio, e diametro di taglio superiore, confermiamo la geometria finale dell'utensile dal disegno.
Per altre geometrie di taglio conico, vedi il nostro frese coniche.

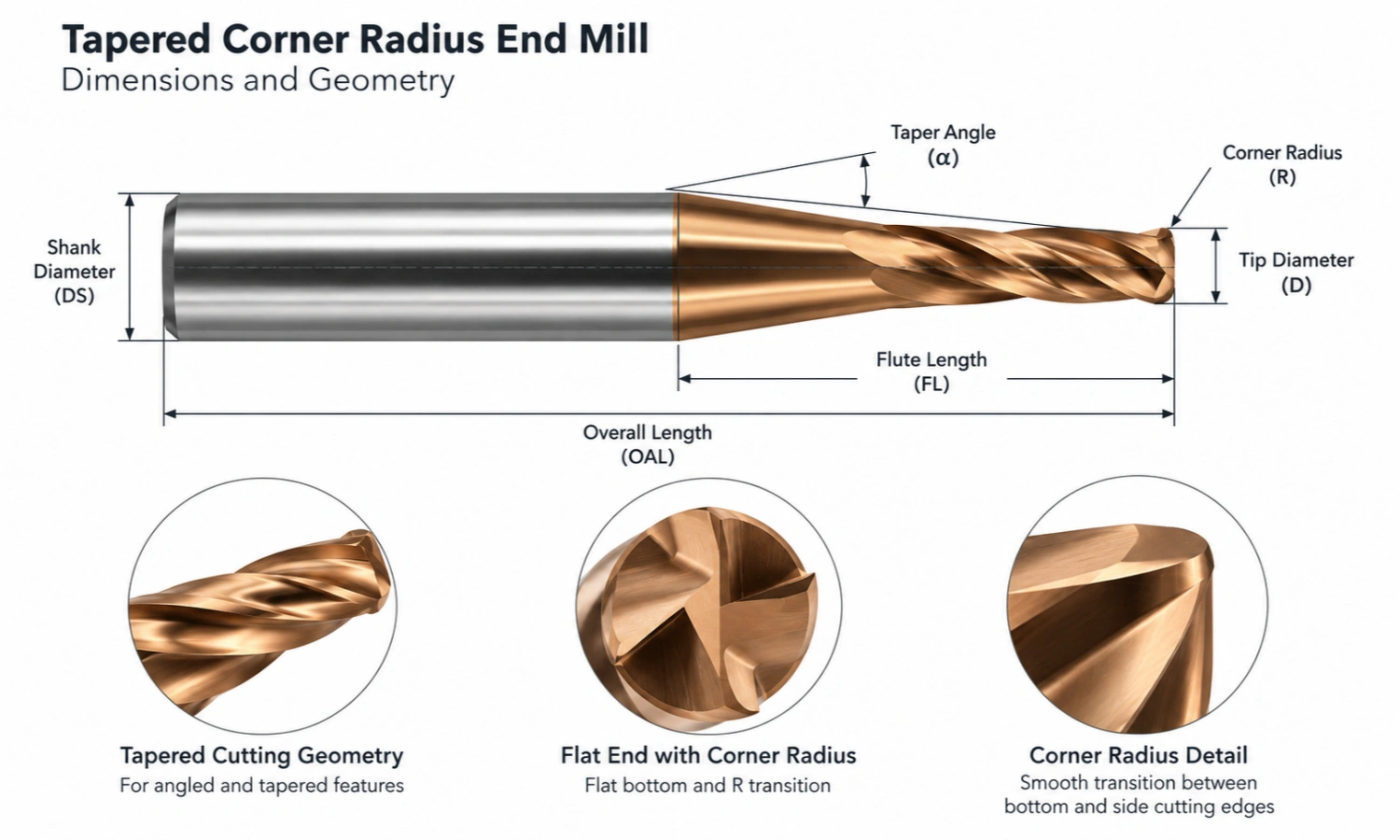

Diametro della punta, Opzioni del raggio dell'angolo e dell'angolo di rastremazione
Diametro della punta, raggio d'angolo, e l'angolo di conicità definiscono la geometria di taglio principale di questo utensile. Therefore, gli acquirenti dovrebbero esaminare queste dimensioni insieme anziché selezionarle in modo indipendente.
Diametro della punta e raggio dell'angolo
La corrispondente serie con raggio angolare standard fornisce una gamma di diametri di riferimento di circa Ø1–20 mm e opzioni di raggio angolare da R0.2 a R2.0.
Tuttavia, non tutti i diametri utilizzano tutte le opzioni di raggio. Il valore R selezionato deve adattarsi sia al diametro di taglio che alla geometria della caratteristica richiesta.
Un raggio d'angolo più piccolo mantiene una parte maggiore della geometria dell'estremità piatta. Al contrario, una R più grande crea una transizione più ampia tra il tagliente inferiore e quello laterale. Per questo motivo, il raggio richiesto deve seguire il disegno della parte o la caratteristica lavorata.
Angolo conico
Questo prodotto non utilizza un angolo di conicità fisso nell'intera gamma.
Invece, confermiamo la conicità richiesta in base al disegno o alle esigenze di lavorazione. Quando invii un disegno, si prega di identificare anche se il valore di conicità indicato rappresenta un angolo per lato o l'angolo totale incluso.
Queste informazioni ci aiutano a confermare correttamente la geometria prima del preventivo e della produzione.
Applicazioni di lavorazione dell'acciaio
Forniamo questa serie come utensile standard per la lavorazione dell'acciaio.
La sezione di taglio affusolata supporta pareti laterali angolate o affusolate, mentre il raggio d'angolo crea una transizione ad R tra il fondo piatto e la superficie di taglio laterale.
Inoltre, la geometria finale e i requisiti di rivestimento devono corrispondere al pezzo in lavorazione, disegno, e condizioni di lavorazione. Pertanto confermiamo requisiti di rivestimento specifici durante il preventivo invece di applicare una specifica di rivestimento fissa a ogni utensile.
Opzioni di configurazione della scanalatura e dell'utensile
Quattro eliche sono la configurazione standard per la corrispondente serie di frese a raggio angolare.
Per la versione affusolata, la geometria finale dell'elica dipende dal diametro richiesto, raggio d'angolo, angolo di conicità, lunghezza del flauto, e la progettazione complessiva dello strumento.
Se un'applicazione richiede un'altra configurazione, possiamo rivedere altri conteggi di flauto secondo il disegno. Allo stesso modo, confermiamo i requisiti di rivestimento per ciascuna applicazione anziché trattare un rivestimento come standard nell'intera gamma.
Applicazioni
La combinazione della geometria di taglio conica, un'estremità piatta, mentre il raggio angolare si adatta alle caratteristiche di lavorazione dell'acciaio che richiedono sia una parete angolata che una transizione a R.
Le applicazioni tipiche includono:
- Fianchi affusolati
- Caratteristiche dell'angolo di sformo
- Cavità dello stampo
- Profili rastremati
- Elementi a fondo piatto con transizione del raggio d'angolo
- Componenti in acciaio che richiedono geometria conica e raggiata in un unico utensile
La geometria del raggio angolare distingue questo utensile da a fresa quadrata conica, che utilizza un'estremità piatta senza raggio d'angolo. Meanwhile, a differenza di a fresa conica a testa sferica, il centro dell'estremità tagliente rimane piatto anziché completamente arrotondato.
Per una guida più ampia sugli utensili conici e sulle loro applicazioni, Vedere applicazioni e selezione delle frese coniche.
Produzione di frese con raggio angolare conico personalizzato
Possiamo produrre frese con raggio angolare conico personalizzate in base ai disegni del cliente o ai requisiti dimensionali.
I parametri personalizzati possono includere:
- Diametro della punta
- Raggio dell'angolo
- Angolo conico
- Lunghezza del flauto
- Diametro del gambo
- Lunghezza
- Conteggio del flauto
- Rivestimento
- Altre dimensioni non standard
Perché l'angolo di conicità influisce sull'intera geometria di taglio, utilizziamo il disegno come riferimento principale per uno strumento non standard.
Per progetti personalizzati, Identificare chiaramente il raggio dell'angolo e la definizione dell'angolo di conicità ci aiuta a rivedere la geometria prima del preventivo e della produzione.
Domande frequenti sulle frese a candela con raggio angolare conico
Quali opzioni di raggio angolare sono disponibili?
La corrispondente serie di raggi d'angolo standard fornisce valori R di riferimento da circa R0,2 a R2,0.
Il raggio disponibile dipende dal diametro dell'utensile e dalla geometria completa. Therefore, confermiamo la combinazione finale prima della produzione.
L'angolo di conicità è fisso o personalizzabile?
L'angolo di conicità è personalizzabile in base alle esigenze di disegno o lavorazione. Non applichiamo un angolo di conicità fisso all'intera gamma di prodotti.
Per preventivo, specificare se il valore della rastremazione rappresenta un angolo per lato o un angolo totale incluso.
Quali informazioni sono necessarie per uno strumento personalizzato?
Un disegno è il riferimento preferito per la geometria rastremata personalizzata.
Per revisione tecnica, si prega di fornire il diametro della punta richiesto, raggio d'angolo, angolo di conicità, lunghezza di taglio, diametro del gambo, lunghezza complessiva, e quantità.
Puoi produrre una fresa con raggio angolare conico da un disegno?
Sì. Siamo in grado di rivedere e produrre geometrie del raggio angolare conico non standard in base ai disegni del cliente e ai requisiti di lavorazione.
Prima della produzione, confermiamo con il cliente la combinazione dimensionale finale.
Invia la tua richiesta di fresa con raggio ad angolo conico
Invia la tua richiesta di fresa a candela con raggio ad angolo conico tramite e-mail all'indirizzo sales@cutterbest.com, oppure contattaci su Contatti per la revisione delle specifiche e il preventivo.
