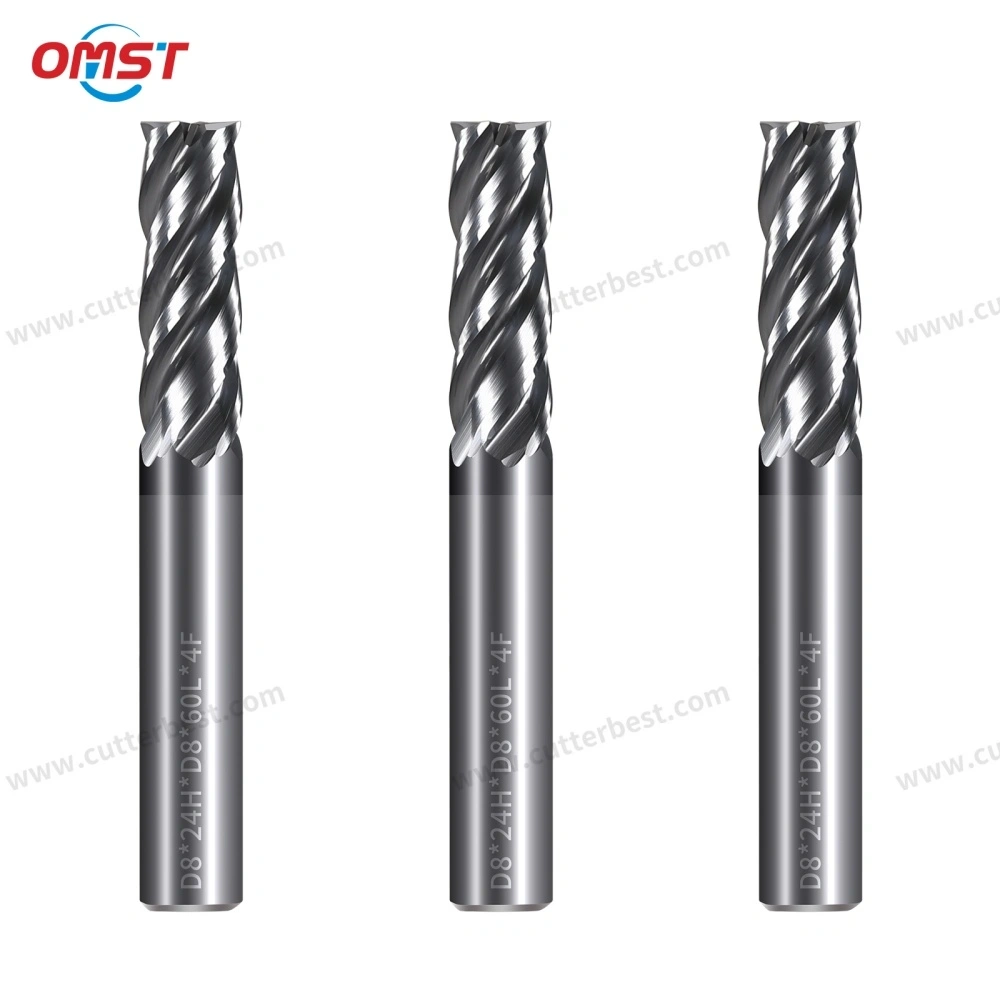

Solid Carbide Flat End Mill for CNC Machining
A flat end mill has a flat cutting end and sharp outer corners. It produces flat-bottom features, straight side walls, สล็อต, กระเป๋า, steps, and square shoulders. Many buyers also use the term square end mill for the same general end profile.
Learn more about the tool profile, คมตัด, and working principles in our guide to flat end mill geometry and cutting action.Learn more about flat end mill geometry and cutting action.
We supply solid carbide flat end mills in standard metric and inch sizes. นอกจากนี้, we can evaluate custom cutting diameters, ความยาวขลุ่ย, overall lengths, shank sizes, การนับขลุ่ย, เกรดคาร์ไบด์, การเคลือบ, and tolerances according to your drawing and machining requirements.
คุณสมบัติที่สำคัญ
Flat Bottom and Sharp Cutting Corners
The flat end profile creates a level bottom surface and a clear transition between the bottom and side wall. ดังนั้น, it suits components that require flat-bottom slots, square pockets, straight walls, steps, or near-90-degree shoulders.
Sharp corners carry more cutting stress than rounded corners. ด้วยเหตุนี้, the carbide grade, การเตรียมขอบ, การเคลือบ, ส่วนที่ยื่นออกมาของเครื่องมือ, and cutting parameters should match the workpiece material and machining conditions.
โครงสร้างโซลิดคาร์ไบด์
Solid carbide provides good rigidity, ความต้านทานการสึกหรอ, and dimensional stability. It also supports precise flute geometry and sharp cutting edges.
ส่งผลให้, the tool can maintain accuracy during slotting, pocketing, การกัดข้าง, การกัดไหล่, และการตกแต่ง. อย่างไรก็ตาม, a rigid machine setup and short tool overhang help reduce vibration and corner damage.
Multiple Flute Options
Different flute counts provide different balances between chip space, ความแข็งแกร่งของเครื่องมือ, cutting efficiency, และการตกแต่งพื้นผิว.
Two- and three-flute designs provide more chip space. ดังนั้น, they often suit aluminum, ทองแดง, plastics, soft materials, deep slots, and applications that create a large volume of chips.
Four-flute designs provide more cutting edges and greater rigidity. They suit many steel, สแตนเลส, and general CNC machining applications.
Six-flute designs can improve cutting stability and surface quality during side milling and finishing. อย่างไรก็ตาม, they provide less chip space and are not usually the first choice for heavy full-width slotting.
Coated and Uncoated Options
Uncoated or polished cutting edges often suit aluminum, ทองแดง, and other non-ferrous materials. These options can help reduce material adhesion and built-up edges.
Coated tools can improve heat resistance and wear resistance when machining steel, สแตนเลส, เหล็กหล่อ, โลหะผสมเหล็ก, and harder materials. The final coating should match the workpiece material, ความแข็ง, สภาพน้ำหล่อเย็น, และการทำงานของเครื่องจักร.
Application Guide
| แอปพลิเคชัน | Typical Tool Feature | Selection Note |
|---|---|---|
| Slot milling | 2 หรือ 3 flutes with larger chip space | Helps remove chips during deep or full-width cutting |
| Pocket milling | Center-cutting geometry | Ramping or helical entry usually provides smoother cutting |
| Side and profile milling | Short and rigid cutting length | Helps control deflection and improve wall accuracy |
| Square shoulder milling | Sharp outer corners | Creates a clear transition between the bottom and side wall |
| Flat-bottom finishing | Stable geometry and controlled engagement | Helps reduce uneven tool marks |
See the main flat end mill applications in CNC machining, including slotting, pocketing, การกัดข้าง, การกัดไหล่, and entry methods.
สำหรับอะลูมิเนียม, soft materials, and deep slots, fewer flutes usually provide better chip evacuation. Review our 2 ดอกเอ็นมิลล์ขลุ่ย for these applications.
For a detailed guide to slotting, pocketing, การกัดข้าง, การกัดไหล่, plunging, and entry methods, read about flat end mill applications in CNC machining.
สำหรับเหล็ก, สแตนเลส, and general CNC milling, a four-flute design often provides a practical balance between rigidity, cutting-edge strength, and chip control. Review our 4 ดอกเอ็นมิลล์ขลุ่ย.
For side milling, กึ่งสำเร็จ, และการตกแต่ง, a six-flute design can improve stability and surface quality. อย่างไรก็ตาม, it offers less chip space and is not usually the first choice for heavy slotting. See our 6 ดอกเอ็นมิลล์ขลุ่ย.
Choosing by Workpiece Material
| วัสดุชิ้นงาน | Typical Selection | Main Consideration |
|---|---|---|
| อลูมิเนียมและทองแดง | 2 หรือ 3 flutes with sharp or polished edges | Chip evacuation and reduced material adhesion |
| General steel | 4 flutes with a suitable wear-resistant coating | ความแข็งแกร่ง, การควบคุมชิป, และอายุการใช้งานของเครื่องมือ |
| สแตนเลส | Stable cutting edge and heat-resistant coating | Heat control, rubbing, and work hardening |
| เหล็กหล่อ | Wear-resistant carbide grade and coating | Abrasive wear and edge durability |
| Alloy or hardened steel | Strong edge preparation and rigid setup | Heat resistance, การควบคุมการสั่นสะเทือน, และอายุการใช้งานของเครื่องมือ |
The final recommendation depends on the material grade, ความแข็ง, cutting width, ความลึกของการตัด, สภาพน้ำหล่อเย็น, ความแข็งแกร่งของเครื่องจักร, และพื้นผิวที่ต้องการ. ดังนั้น, please provide the exact workpiece material and hardness when requesting a quotation.
Center-Cutting and Entry Methods
Entry capability depends on the exact end-cutting geometry and tool design. Some flat end mills support controlled plunging, ramping, or helical interpolation, while other designs require side entry or an existing hole.
Ramping or helical entry usually reduces cutting shock and improves chip evacuation. ดังนั้น, please tell us whether the tool will enter by vertical plunging, ramping, side entry, or an existing hole.
Size and Custom Options
Available options may include:
- Metric or inch cutting diameter
- มาตรฐาน, short, long, or custom flute length
- Standard or custom overall length
- Standard or custom shank diameter
- Neck diameter and neck length
- 2, 3, 4, 6, or custom flute count
- Center-cutting geometry
- Standard or custom helix angle
- Sharp or prepared cutting edge
- ไม่เคลือบผิว, polished, or application-specific coating
- Dimensional tolerance according to the drawing
สำหรับเส้นผ่านศูนย์กลางที่ไม่ได้มาตรฐาน, special lengths, custom necks, or application-specific geometry, review our ดอกเอ็นมิลล์แบบกำหนดเอง service.
Flat End Mill vs Other End Profiles
Bull Nose vs Flat End Mill
A flat end mill has sharp corners for square shoulders and flat-bottom features. ในทางตรงกันข้าม, a bull nose end mill keeps a flat center section but adds corner radii.
The radii strengthen the cutting corners and create a smoother transition between the bottom and side wall. อย่างไรก็ตาม, they cannot produce the same sharp internal corner as a flat end profile.
Read the complete บูลโนสกับดอกเอ็นมิลล์แบบแบน comparison before selecting the end profile.
For parts that require stronger corners or a specified corner radius, review our ดอกเอ็นมิลล์บูลโนส.
Ball Nose vs Flat End Mill
A ball nose end mill has a fully rounded cutting end for molds, dies, พื้นผิวโค้ง, and three-dimensional contours.
In comparison, a flat end profile is better suited to slots, กระเป๋า, straight walls, flat surfaces, and square shoulders. For curved and three-dimensional machining, review our ดอกเอ็นมิลจมูกบอล.
Frequently Asked Questions
Is a flat end mill the same as a square end mill?
In many cutting tool catalogs, flat end mill and square end mill describe the same general end profile: a flat cutting end with sharp outer corners. อย่างไรก็ตาม, naming may vary between manufacturers and markets.
Can a flat end mill plunge into solid material?
A center-cutting flat end mill can perform controlled plunging, ramping, or helical entry. A non-center-cutting tool cannot plunge vertically into solid material.
Which flute count should I choose?
Two or three flutes provide more chip space for aluminum, soft materials, and deep slots. Four flutes suit many steel and general machining applications, while six flutes work well for stable side milling and finishing.
Can you manufacture custom flat end mills?
ใช่. We can evaluate custom diameters, ความยาวขลุ่ย, overall lengths, shank sizes, การนับขลุ่ย, การเคลือบ, and tolerances according to your drawing and machining requirements.
Send Your Flat End Mill Inquiry
Please send us your required size, การนับขลุ่ย, วัสดุชิ้นงาน, และปริมาณ. If you have a drawing, feel free to attach it.
อีเมล: sales@cutterbest.com
Specification Options
| สเปค | Available Options |
|---|---|
| Product Type | ดอกเอ็นมิลล์แบบแบน / Square End Mill |
| Tool Structure | Solid Carbide End Mill |
| End Profile | Flat Bottom with Sharp Corners |
| จํานวนขลุ่ย | 2, 3, 4, 6, or Custom |
| Entry Capability | Confirmed According to Tool Design |
| เส้นผ่านศูนย์กลางการตัด | เมตริก, Inch, or Custom |
| ความยาวขลุ่ย | มาตรฐาน, Short, Long, or Custom |
| ความยาวโดยรวม | Standard or Custom |
| เส้นผ่านศูนย์กลางก้าน | Standard or Custom |
| Neck Design | Standard or Long-Reach Options |
| มุมเกลียว | Standard or Custom According to Application |
| Cutting Edge | Sharp, Honed, or Application-Specific |
| Carbide Grade | Selected According to Workpiece and Application |
| การเคลือบ | Uncoated or Application-Specific Coating |
| วัสดุชิ้นงาน | อลูมิเนียม, ทองแดง, เหล็กกล้า, สแตนเลส, เหล็กหล่อ, and Alloys |
| โปรแกรม ประยุกต์ | สล็อต, Pocketing, การกัดข้าง, Profile Milling, and Square Shoulders |
| บริการที่กำหนดเอง | ขนาด, ฟัน, เรขาคณิต, การเคลือบ, and Tolerance |
| ประเภทการสั่งซื้อ | Sample, Small Batch, or Bulk Order |
| บรรจุภัณฑ์ | มาตรฐาน, Neutral, or Custom Packaging |
