Una fresa per scanalature a T aiuta gli utenti CNC a realizzare scanalature a T in pezzi metallici, tavoli macchina, piastre di fissaggio, basi per stampi, e sistemi di presa del lavoro. La sua speciale testa di taglio forma la sezione inferiore più ampia di una scanalatura a T dopo che l'operatore ha creato una fessura pilota.
La sua speciale testa di taglio forma la sezione inferiore più ampia di una scanalatura a T dopo che l'operatore ha creato una fessura pilota.
A differenza di una fresa standard, questa fresa può raggiungere sotto la superficie superiore e creare una scanalatura sottosquadro. Perciò, Le officine CNC spesso lo utilizzano per la produzione di dispositivi, produzione di stampi, scanalatura della tavola della macchina, e sistemi di assemblaggio meccanico.
Per le taglie disponibili, rivestimenti, e opzioni personalizzate, visualizza il nostro custom solid carbide T slot cutter.
Cos'è una fresa per scanalatura a T?
Una fresa per scanalatura a T, chiamata anche fresa per scanalature a T o fresa per scanalature a T, macchine scanalature a T. La sua testa tagliente è più larga del collo, in modo che possa tagliare la parte inferiore della fessura dopo che la prima scanalatura è pronta.
Nella maggior parte dei casi, il processo di lavorazione inizia con una cava pilota diritta. Poi, la fresa per scanalatura a T entra in quella fessura e rimuove il materiale dalla sezione inferiore. Di conseguenza, la scanalatura finale può contenere bulloni a T, infissi, sistemi di bloccaggio, o componenti scorrevoli.
Questo strumento è diverso da una fresa standard. Una fresa può creare scanalature e tasche diritte, mentre una fresa per scanalature a T crea il profilo di sottosquadro necessario per le scanalature a T.
A cosa serve una fresa per scanalatura a T?
Gli operatori CNC utilizzano frese per scanalature a T quando una parte necessita di una scanalatura a T per il fissaggio, posizionamento, o assemblaggio. Queste scanalature aiutano a fissare i morsetti, infissi, Bulloni a T, e componenti regolabili.
Le applicazioni comuni includono:
- Scanalature a T della tavola macchina
- Lavorazione della piastra dell'attrezzatura
- Taglio della scanalatura della base dello stampo
- Sistemi di tenuta del lavoro
- Targhe per apparecchiature di automazione
- Slot di montaggio meccanico
- Lavorazione di cave su acciaio e alluminio
- Profili con scanalatura a T personalizzati
Per esempio, i tavoli macchina spesso necessitano di scanalature a T per morse e morsetti. Le basi dello stampo potrebbero necessitare di scanalature per il posizionamento e il montaggio. Inoltre, le apparecchiature di automazione possono utilizzare scanalature a T per sistemi di montaggio regolabili.

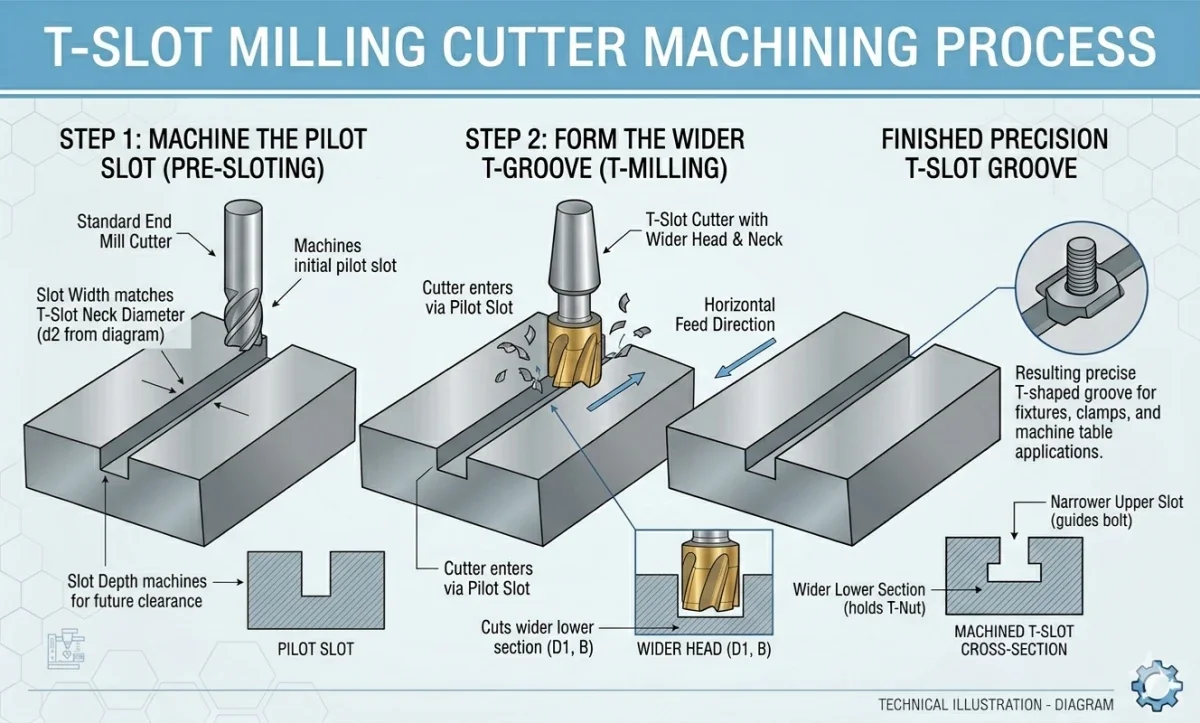

T Slot Milling Operation: How Does It Work?
Il processo di fresatura di scanalature a T comprende solitamente due fasi.
Primo, l'operatore lavora una scanalatura pilota diritta con una fresa a candela o una fresa per scanalature. Questa fessura pilota offre alla fresa per scanalatura a T spazio sufficiente per entrare nel pezzo da lavorare.
Prossimo, la fresa per scanalatura a T taglia la sezione inferiore più ampia della scanalatura. Perché la testa tagliente è più larga del collo, lo strumento può formare il profilo a forma di T sotto la superficie superiore.
Prima della lavorazione, l'operatore dovrebbe controllare la larghezza della fessura, profondità della fessura, gioco dell'utensile, rigidità della macchina, ed evacuazione truciolo. Di conseguenza, il processo diventa più stabile e lo slot finito è più preciso.
Tipi di frese per scanalature a T
Different cutter types suit different materials, macchine, and production needs.Therefore, la scelta giusta dipende dalla dimensione dello slot, materiale del pezzo, requisito di durata dell'utensile, e condizioni di lavorazione.
| Tipo di taglierina | Ideale per | Vantaggio principale |
| Fresa per scanalature a T in HSS | Alluminio, acciaio dolce, ghisa | Conveniente per la fresatura generale di scanalature a T |
| Solid Carbide T-Slot Cutter | Acciaio, acciaio inossidabile, acciaio legato | High rigidity and wear resistance for precision CNC machining |
| Fresa per scanalature a T indicizzabile | Scanalature più grandi e lavorazione di produzione | Gli inserti sostituibili riducono i costi di sostituzione dell'utensile |
| Taglierina per scanalature a T personalizzata | Profili di slot non standard | Realizzato secondo disegno e dimensione asola |
Per lavorazioni generali, Le frese HSS possono funzionare bene su materiali più morbidi e acciaio dolce. Tuttavia, Le frese per scanalature a T in metallo duro spesso offrono prestazioni migliori nella lavorazione CNC stabile, materiali più duri, e cicli di produzione più lunghi.
Se il profilo dello slot non è standard, una fresa per scanalatura a T personalizzata potrebbe essere una scelta migliore. In tal caso, lo strumento dovrebbe corrispondere al disegno, larghezza della fessura, profondità della fessura, liquidazione del collo, e materiale del pezzo.

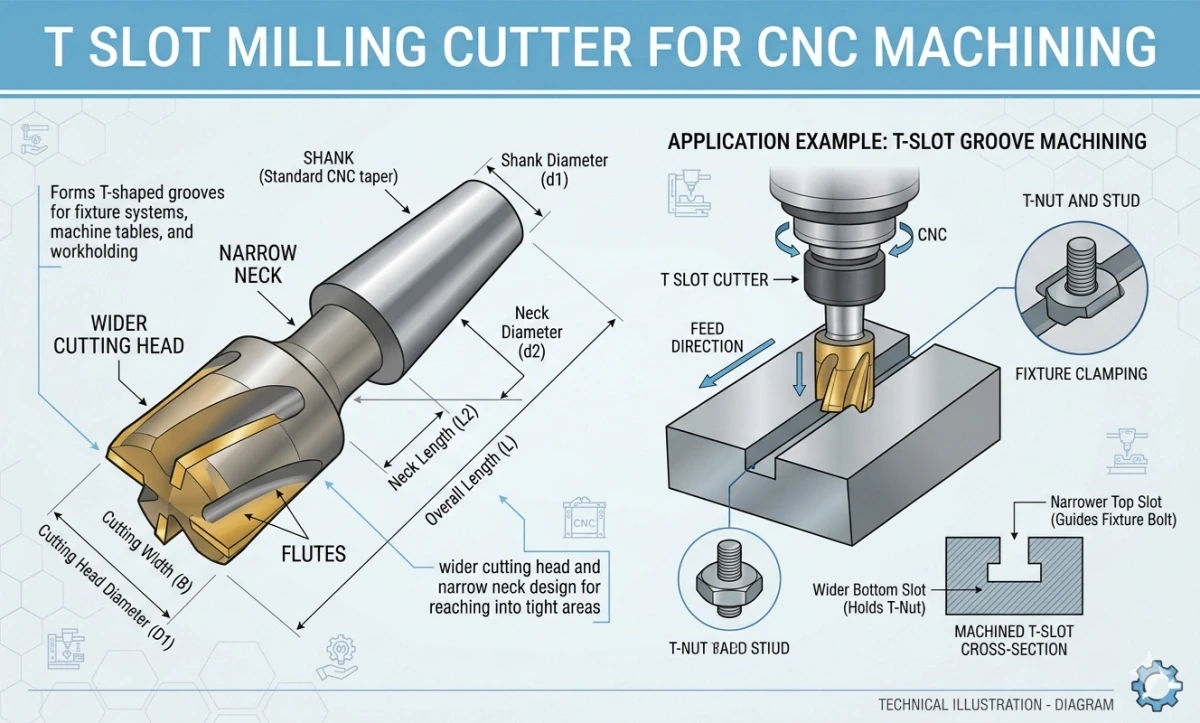

T Slot Milling Cutter Sizes and Key Dimensions
T slot milling cutter sizes depend on the required slot profile, pilot slot, undercut dimensions, machine setup, e materiale del pezzo. Perciò, users should confirm the main cutter dimensions before ordering or preparing a custom drawing.
| Key Dimension | What It Controls |
| Head Diameter | Width of the lower undercut section |
| Raggio d'angolo | Corner profile of the machined slot |
| T-Head Thickness | Thickness of the cutting head and undercut clearance area |
| Neck Diameter | Clearance through the pilot slot |
| Lunghezza del collo | Tool reach below the workpiece surface |
| Diametro del gambo | Fit with the tool holder or collet |
| Lunghezza totale | Tool reach, sdoganamento, and setup rigidity |
A longer neck can reach deeper areas. Tuttavia, excessive tool overhang may increase vibration and reduce machining accuracy. Perciò, use the shortest practical cutter length whenever possible.
For non-standard T-slots, prepare a drawing that includes the slot profile, materiale del pezzo, tolleranza, and main cutter dimensions.
Come scegliere la fresa per scanalatura a T giusta
Choosing the right tool depends on the workpiece material, dimensione della fessura, tipo di macchina, e requisiti di finitura superficiale. Inoltre, dovresti anche considerare il rivestimento, disegno del flauto, e spazio per l'utensile.
Scegli in base al materiale del pezzo
Per alluminio e rame, l'evacuazione del truciolo e il basso attrito sono più importanti. Perciò, le scanalature lucidate o il rivestimento DLC possono aiutare a ridurre il tagliente di riporto.
Per acciaio e acciaio inossidabile, la rigidità dell'utensile e la resistenza al calore sono più importanti. In questo caso, gli utensili in metallo duro con rivestimento TiAlN o AlTiN sono spesso una scelta migliore.
Per ghisa e materiali legati, scegliere una fresa con robustezza del tagliente stabile e buona resistenza all'usura. Ciò aiuta a migliorare la durata dell'utensile e la coerenza della lavorazione.
Scegli per dimensione slot
Prima di ordinare, confermare la larghezza della fessura, profondità della fessura, liquidazione del collo, diametro del gambo, e requisito di tolleranza. Questi dettagli aiutano a evitare interferenze con l'utensile e a migliorare la stabilità della lavorazione.
Se il profilo dello slot non è standard, potrebbe essere necessaria una fresa per scanalatura a T personalizzata. Perciò, è meglio inviare il disegno prima del preventivo.
Scegli per tipo di macchina
I centri di lavoro CNC di solito necessitano di utensili in metallo duro stabili e di un supporto accurato dell'utensile. Le fresatrici manuali possono utilizzare frese per scanalature a T in HSS o metallo duro, a seconda del materiale e delle condizioni di taglio.
Inoltre, le scanalature profonde potrebbero richiedere una lunghezza del collo adeguata e una sporgenza ridotta dell'utensile. Ciò aiuta a controllare le vibrazioni e a migliorare la qualità della fessura finale.
If you need a non-standard cutter for CNC T-slot milling, we can manufacture a custom solid carbide tool according to your slot profile, materiale del pezzo, tolleranza, e requisiti di lavorazione.
Fresa per scanalatura a T vs Fresa per scanalatura
Una fresa per scanalature taglia scanalature diritte o scanalature laterali. Tuttavia, una fresa per scanalature a T crea scanalature a forma di T e scanalature a sottosquadro.
| Tipo di strumento | Scopo del taglio | Ideale per |
|---|---|---|
| Fresa per scanalatura a T | Taglia scanalature a T e scanalature a sottosquadro | Slot per dispositivi, scanalature a T della tavola della macchina, scanalature della base dello stampo |
| Fresa per scanalature | Taglia asole diritte e scanalature laterali | Taglio generale di scanalature e fresatura di scanalature |
| Fresa a candela | Taglia le tasche, profili, spalle, e slot piatti | Applicazioni generali di fresatura CNC |
Se la parte necessita solo di una fessura diritta, una fresa per scanalature standard o una fresa a candela potrebbe essere sufficiente. Tuttavia, se la parte necessita di una scanalatura inferiore più ampia per il serraggio o il fissaggio, una fresa per scanalature a T è la scelta migliore.
Common Mistakes When Using a T Slot Milling
Anche quando il tipo di taglierina è corretto, una configurazione inadeguata può comunque causare vibrazioni, finitura scadente, o una breve durata dell'utensile. Perciò, gli utenti dovrebbero controllare diversi dettagli prima della lavorazione.
Saltare lo slot pilota
Non lasciare che una taglierina per scanalature a T rimuova tutto il materiale in una volta. Generalmente, l'operatore deve prima creare uno slot pilota diritto. Poi, la fresa per scanalature a T può lavorare la sezione inferiore più ampia in modo più sicuro.
Scegliere la distanza del collo sbagliata
Se la distanza del collo è troppo piccola, l'utensile potrebbe sfregare contro il pezzo in lavorazione. Di conseguenza, il taglio potrebbe diventare instabile. Controllare sempre la larghezza della fessura, profondità, e la distanza prima di selezionare la taglierina.
Ignorare la rigidità della macchina
La fresatura di scanalature a T crea forze di taglio laterali. Perciò, una macchina stabile, serraggio saldo, e un corretto fissaggio dell'utensile possono migliorare la precisione e la qualità della superficie.
Domande frequenti
Cos'è una fresa per scanalatura a T?
Una fresa per scanalature a T è uno strumento per la lavorazione di scanalature a forma di T in parti metalliche, tavoli macchina, piastre di fissaggio, basi per stampi, e sistemi di presa del lavoro.
A cosa serve una fresa per scanalature a T?
Gli utenti CNC lo utilizzano per le scanalature a T, scanalature dell'apparecchio, slot della tavola della macchina, scanalature della base dello stampo, e profili sottosquadro.
Qual è la differenza tra una fresa per scanalature a T e una fresa per scanalature a T?
Nella maggior parte dei contesti di lavorazione CNC, entrambi i termini si riferiscono allo stesso strumento. "Taglierina per scanalature a T" è un nome di prodotto più breve, mentre “fresa per scanalatura a T” compare spesso nelle spiegazioni tecniche.
Una fresa per scanalature a T può tagliare l'acciaio?
Sì. Una fresa per scanalatura a T in metallo duro con un rivestimento adeguato può lavorare l'acciaio. Tuttavia, la progettazione dello strumento, rivestimento, velocità di avanzamento, e la rigidità della macchina deve corrispondere al materiale.
How do I choose the right T-slot cutter size?
Start with the required slot profile and pilot slot dimensions. Then confirm the head diameter, raggio d'angolo, T-head thickness, neck diameter, lunghezza del collo, diametro del gambo, tolleranza, and available machine clearance.
Conclusione
This cutter machines T-shaped slots for fixture systems, tavoli macchina, basi per stampi, piastre portapezzo, e assemblaggi meccanici.
Per scegliere la taglierina giusta, controllare il materiale del pezzo, dimensione della fessura, tipo di macchina, rivestimento, e spazio per l'utensile. Per profili di scanalature personalizzati o lavorazioni di produzione, una taglierina personalizzata può fornire una soluzione migliore.
Need a taglierina per scanalature a T personalizzata for a non-standard undercut or clearance profile? Inviaci il tuo disegno, materiale del pezzo, required tolerance, richiesta di rivestimento, e quantità.
