우드러프 키시트 커터 사양

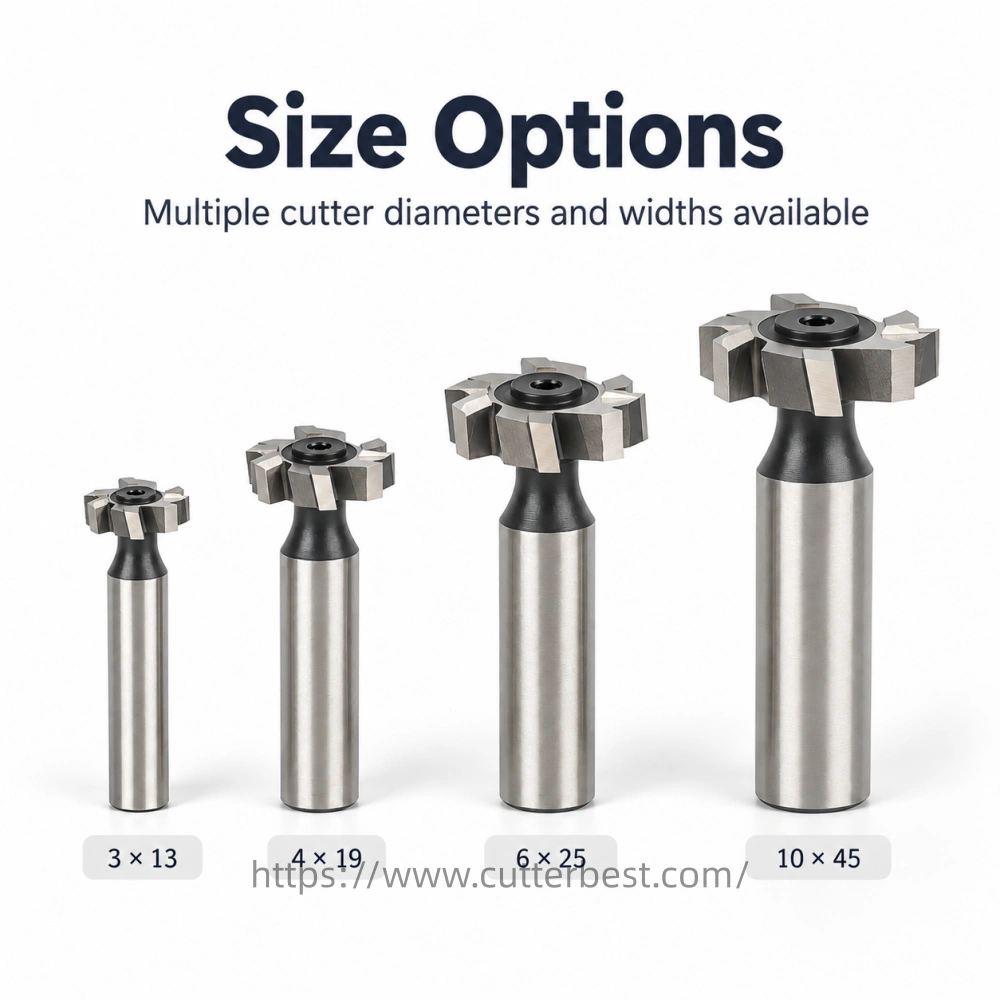

아래 표에는 미터식 HSS Woodruff 키시트 커터 시리즈의 5가지 대표적인 모델이 나열되어 있습니다.. 각 모델에는 특정 커터 직경 조합이 있습니다., 절단 폭, 생크 직경, 목 직경, 전체 길이, 그리고 치아 개수. 각 모델은 자체 차원 구성을 따릅니다., 따라서 다른 모델의 치수를 혼합하지 마십시오..
| 공칭 크기 | 커터 직경. (디) | 너비 (비) | 그를 생크. (d1) | 목 그 사람. (d2) | 오알 (엘) | 이 (지) |
|---|---|---|---|---|---|---|
| 3 × 13 | 13.8 | 3 | 10 | 4.6 | 60 | 6 |
| 4 × 19 | 20.1 | 4 | 10 | 6 | 60 | 8 |
| 6 × 25 | 26.5 | 6 | 12 | 8 | 60 | 8 |
| 8 × 32 | 33.9 | 8 | 12 | 10 | 65 | 10 |
| 10 × 45 | 47.7 | 10 | 15 | 14 | 70 | 10 |
모든 치수는 밀리미터 단위입니다. (mm).
응용 & 사이즈 선택
우드러프 키 커터는 기계적 연결을 위해 샤프트에 키시트를 가공합니다.. 우드러프 키의 곡선 부분이 샤프트 키시트에 맞습니다., 노출된 부분이 기어의 짝을 이루는 키홈에 맞물리는 동안, 고패, 또는 다른 허브 구성요소.
필요한 키시트 형상에 따라 커터 선택이 결정됩니다.. 샤프트 또는 키시트 도면을 기준으로 실제 커터 직경과 절단 폭을 확인하세요.. 넥 직경은 커팅 헤드 주변의 여유 공간에 영향을 미칩니다., 섕크 직경은 공구 홀더에 맞아야 합니다..
커터 사양을 확인하기 전에, 전체 길이도 확인해보세요, 사용 가능한 가공 공간, 및 공작물 재료.
샤프트 키시트가 아닌 T자형 언더컷용, 우리를 보아라 T 슬롯 커터.
사용자 정의 크기 & 도면 검토
나열된 참조 시리즈를 벗어난 치수를 가진 우드러프 절단기의 경우, 고객은 기존 커터 모델을 제출할 수 있습니다., 치수가 기입된 도구 도면, 또는 샤프트/키시트 도면.
비표준 커터 구성의 경우, 지정된 치수를 검토합니다., 기하학, 제조 타당성 및 견적을 확인하기 전에 생산 팀과 응용 프로그램 요구 사항을 확인하십시오..
자주 묻는 질문
기존 절단기 모델을 사용하여 견적을 요청할 수 있나요??
예. 제조업체의 모델 번호 또는 기존 절단기 참조를 제공할 수 있습니다.. 필요한 도구 사양을 확인할 수 있도록 사용 가능한 치수를 포함해 주십시오..
인치 크기의 우드러프 절단기를 요청할 수 있나요??
참조 HSS 시리즈는 미터법 치수를 사용합니다.. 검토를 위해 인치 기반 도면이나 사양을 제출할 수 있습니다.. 인치 사이즈 요청에 대해서는 별도로 제조 타당성을 검토하겠습니다..
Woodruff 키 크기만 알고 있으면 어떻게 되나요??
우드러프 키 지정 또는 필요한 샤프트 키시트 치수를 제공할 수 있습니다.. 견적 전에 올바른 공구를 확인하려면 추가 커터 치수가 필요할 수 있습니다..
우드러프 키시트 커터 문의 보내기
우드러프 키시트 커터 문의 보내기, 모델, 아니면 그림을 그리거나 sales@cutterbest.com, 또는 WhatsApp으로 문의하세요 사양 검토 및 견적을 위해.
