Wofür werden diamantbeschichtete Schaftfräser verwendet?? Graphit- und CFK-Anwendungen

Diamantbeschichtete Schaftfräser werden hauptsächlich für Graphit verwendet, CFK, GFK, Aluminium mit hohem Siliziumgehalt, und andere abrasive Nichteisenmaterialien. Diese Materialien können gewöhnliche Hartmetallwerkzeuge schnell verschleißen, Daher trägt eine Diamantbeschichtung zur Verbesserung der Verschleißfestigkeit bei, Schnittstabilität, und Standzeit.

Bei der Graphitbearbeitung, Diamantbeschichtete Werkzeuge tragen dazu bei, den Kantenverschleiß beim Elektrodenfräsen zu reduzieren, Formenbearbeitung, und feines Schneiden. In der CFK- und Verbundwerkstoffbearbeitung, Sie tragen dazu bei, eine scharfe Schneidkante zu erhalten und das Herausziehen der Fasern zu reduzieren, Fuzzing, und Delaminierung.

Für Standard- oder Sonderwerkzeuge, Sie können unsere überprüfen Diamantbeschichtete Schaftfräser.

In diesem Ratgeber, Wir erklären, was diamantbeschichtete Schaftfräser bewirken, warum sie gut für Graphit und CFK geeignet sind, und wie Sie ein geeignetes Werkzeug für Ihr Bearbeitungsprojekt auswählen.

Wenn abrasive Materialien Bearbeitungsherausforderungen mit sich bringen

In der CNC-Bearbeitung, Unterschiedliche Materialien verursachen unterschiedliche Schneidprobleme. Stahl, Titan, Graphit, und Verbundwerkstoffe verhalten sich an der Schnittkante nicht gleich. Aus diesem Grund, Die Werkzeugauswahl sollte immer zum Werkstückmaterial passen.

Graphit enthält feine Schleifpartikel. Diese Partikel verschleißen die Schneidkante schnell und können bei langen Schneidzyklen die Dimensionsstabilität beeinträchtigen. Zusätzlich, Graphitstaub kann die Bearbeitungsstabilität und die Sauberkeit der Werkstatt beeinträchtigen.

CFK stellt eine weitere Herausforderung dar. Das Werkzeug muss Fasern und Harz sauber durchtrennen. Wenn die Schneide stumpf wird, Das Werkzeug zieht möglicherweise an den Fasern, anstatt sie zu schneiden. Infolge, Das Werkstück kann Delamination aufweisen, Grate, Fuzzing, oder schlechte Kantenqualität.

Aufgrund dieser Bearbeitungsprobleme, Graphit und CFK benötigen oft Werkzeuge mit besserer Verschleißfestigkeit und stabiler Schneidgeometrie.

Was sind diamantbeschichtete Schaftfräser??

Diamantbeschichtete Schaftfräser sind Vollhartmetall-Fräswerkzeuge mit einer Diamantbeschichtung auf der Schneidfläche. Die Beschichtung verbessert die Verschleißfestigkeit, wenn das Werkzeug abrasive Materialien wie Graphit bearbeitet, CFK, GFK, und Aluminium mit hohem Siliziumgehalt.

Im Gegensatz zu Allzweck-Schaftfräsern, Diamantbeschichtete Fräswerkzeuge sind nicht hauptsächlich für Stahl oder Edelstahl konzipiert. Ihr Hauptwert liegt in abrasiven Nichteisenmaterialien, wo gewöhnliche Hartmetallwerkzeuge zu schnell verschleißen und die stabile Schnittleistung verlieren können.

Für breitere Graphitmahlanwendungen, Sie können auch unsere überprüfen Diamantfräser.

Wenn Sie zunächst allgemeine Werkzeugstrukturen verstehen möchten, Sie können auch unsere lesen Grundlagen des Schaftfräsers.

Warum Standardwerkzeuge mit Graphit und CFK zu kämpfen haben

Graphit verursacht schnellen Kantenverschleiß

Graphit ist spröde, staubig, und stark abrasiv. Allerdings ist es nicht so hart wie gehärteter Stahl, es kann immer noch zu einem sehr schnellen Verschleiß der Schneide kommen. Sobald die Kante abgerundet wird, Die Oberflächengüte nimmt ab und die Maßhaltigkeit wird schwieriger zu kontrollieren.

Dieses Problem ist bei der Bearbeitung von Graphitelektroden von Bedeutung. Feine Details, scharfe Ecken, und ein stabiler Werkzeugdurchmesser wirken sich alle auf das Endergebnis aus. daher, Graphitfräswerkzeuge erfordern eine hohe Verschleißfestigkeit und eine stabile Schnittleistung.

CFK erfordert sauberes Schneiden

CFK ist schwierig, da das Werkzeug gleichzeitig Fasern und Harz schneiden muss. Ein stumpfes Werkzeug kann die Fasern drücken oder ziehen, anstatt sie sauber zu schneiden.

Infolge, Bei Herstellern kann es zu Delamination kommen, Fuzzing, Grate, oder hitzebedingte Schäden. daher, Bei der CFK-Bearbeitung kommt es sowohl auf die Werkzeugschärfe als auch auf die Verschleißfestigkeit an.

Für die allgemeine Bearbeitung von Stahl oder Edelstahl, Hartmetall-Schaftfräser Optionen könnten geeigneter sein.

Hauptanwendungen in der Graphitbearbeitung

Graphitelektrodenfräsen

Die Bearbeitung von Graphitelektroden ist eine der häufigsten Anwendungen für diamantbeschichtete Schaftfräser. Diese Elektroden spielen eine wichtige Rolle bei der Herstellung von EDM-Formen und -Hohlräumen.

Bei dieser Art der Bearbeitung, Das Werkzeug muss die Kantenschärfe und Maßhaltigkeit möglichst lange beibehalten. Eine Diamantbeschichtung trägt dazu bei, den Werkzeugverschleiß zu reduzieren und unterstützt eine bessere Wiederholgenauigkeit während der Produktion.

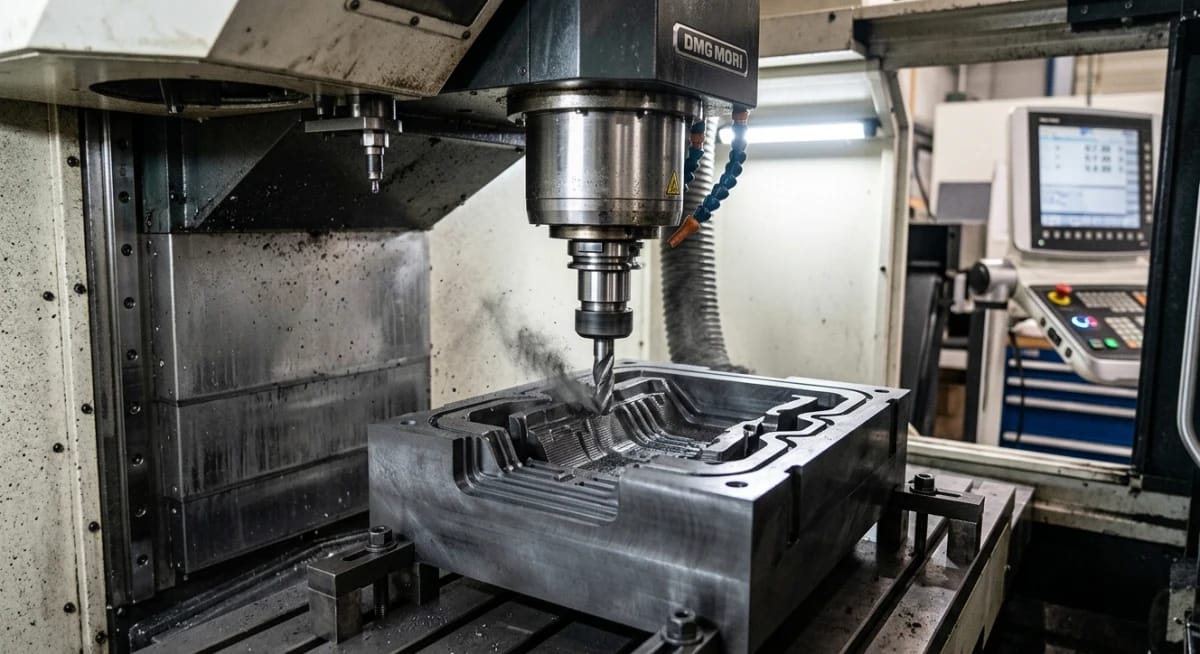

Graphitform- und Konturbearbeitung

Hersteller verwenden auch diamantbeschichtete Werkzeuge für Graphitformen, tiefe Hohlräume, dünne Wände, und komplexe 3D-Formen. Bei diesen Operationen, Eine stabile Werkzeuggeometrie ist wegen der Vibration wichtig, tragen, oder Durchmesserverlust können sich schnell auf das fertige Teil auswirken.

Für die Langzeitbearbeitung von Graphit, Diamantbeschichtete Werkzeuge sorgen für gleichmäßigere Schnittergebnisse.

Hauptanwendungen in der CFK- und Verbundwerkstoffbearbeitung

Beschneiden und Profilieren von CFK

Diamantbeschichtete Schaftfräser können das Beschneiden von CFK unterstützen, Schlitzen, und Konturfräsen. Diese Bearbeitungen erfordern eine saubere Kantenqualität und ein zuverlässiges Schnittverhalten, insbesondere in der Luft- und Raumfahrt, Automobil, und erweiterte Verbundanwendungen.

Denn CFK ist abrasiv, Eine verschleißfeste Schneidkante trägt dazu bei, dass das Werkzeug auch bei längeren Produktionsläufen seine Leistung beibehält.

Reduziert Delamination und Fusselbildung

In der CFK-Bearbeitung, Bei der Oberflächenqualität kommt es nicht nur auf das Aussehen an. Kantenfehler können die Montage beeinträchtigen, Produktleistung, und Weiterverarbeitung.

Ein geeignetes diamantbeschichtetes Werkzeug sorgt für eine schärfere Schneidkante. Infolge, es kann das Herausziehen der Fasern reduzieren, Fuzzing, und instabile Kantenqualität.

Hauptvorteile diamantbeschichteter Werkzeuge

Bessere Verschleißfestigkeit

Der Hauptvorteil diamantbeschichteter Schaftfräser ist die Verschleißfestigkeit. In abrasiven Materialien, Dies bedeutet in der Regel eine längere Werkzeuglebensdauer im Vergleich zu unbeschichteten Standardwerkzeugen.

Stabilere Schnittleistung

Eine stabile Schneide führt zu gleichmäßigeren Bearbeitungsergebnissen. daher, Diese Werkzeuge funktionieren gut, wenn Prozesskontrolle und Wiederholbarkeit wichtig sind.

Bessere Oberflächen- und Kantenqualität

Wenn das Werkzeug länger scharf bleibt, Es wird einfacher, saubere Kanten und eine stabile Oberflächenbeschaffenheit beizubehalten. Dies ist besonders wichtig bei der Bearbeitung von Graphitdetails und beim Beschneiden von CFK.

Weniger Werkzeugwechsel

Eine längere Werkzeuglebensdauer kann Ausfallzeiten reduzieren, die durch häufigen Werkzeugwechsel verursacht werden. In Serienproduktion, Dies kann auch die Effizienz und Kostenkontrolle verbessern.

Wann sollten Sie keine diamantbeschichteten Schaftfräser verwenden??

Diamantbeschichtete Schaftfräser sind nicht die erste Wahl für Stahl, Edelstahl, Titan, oder andere eisenhaltige Materialien. Für diese Materialien sind in der Regel Hartmetall-Schaftfräser mit geeigneten Beschichtungen wie TiAlN erforderlich, Altin, oder andere anwendungsspezifische Beschichtungen.

Wenn Ihr Hauptwerkstück Stahl oder Edelstahl ist, A Hartmetall-Schaftfräser könnte besser geeignet sein.

Deshalb sollte die Werkzeugauswahl beim Werkstückmaterial beginnen. Diamantbeschichtete Werkzeuge sind bei der Graphit- und Verbundwerkstoffbearbeitung wertvoll, Sie sind jedoch keine universellen Werkzeuge für jede CNC-Fräsaufgabe.

So wählen Sie den richtigen diamantbeschichteten Schaftfräser aus

Die Wahl des richtigen Werkzeugs hängt vom Material ab, Bearbeitungsmethode, erforderliches Finish, und Werkzeuggröße. Ein guter Auswahlprozess beginnt normalerweise mit drei Fragen.

Welches Material bearbeiten Sie??

Für Graphit, Verschleißfestigkeit, Spanabfuhr, und Dimensionsstabilität sind wichtig. Für CFK und GFK, Kantenqualität und Schnittverhalten sind in der Regel wichtiger. daher, Das gleiche Werkzeugdesign funktioniert möglicherweise nicht für jedes Material gleich gut.

Welche Operation führen Sie durch??

Schruppen, Abschluss, Trimmen, Schlitzen, Konturfräsen, und Feinbearbeitung erfordern unterschiedliche Werkzeuggeometrien. Schnittdurchmesser, Flötenzahl, Flötenlänge, und Endtyp sollten mit dem tatsächlichen Job übereinstimmen.

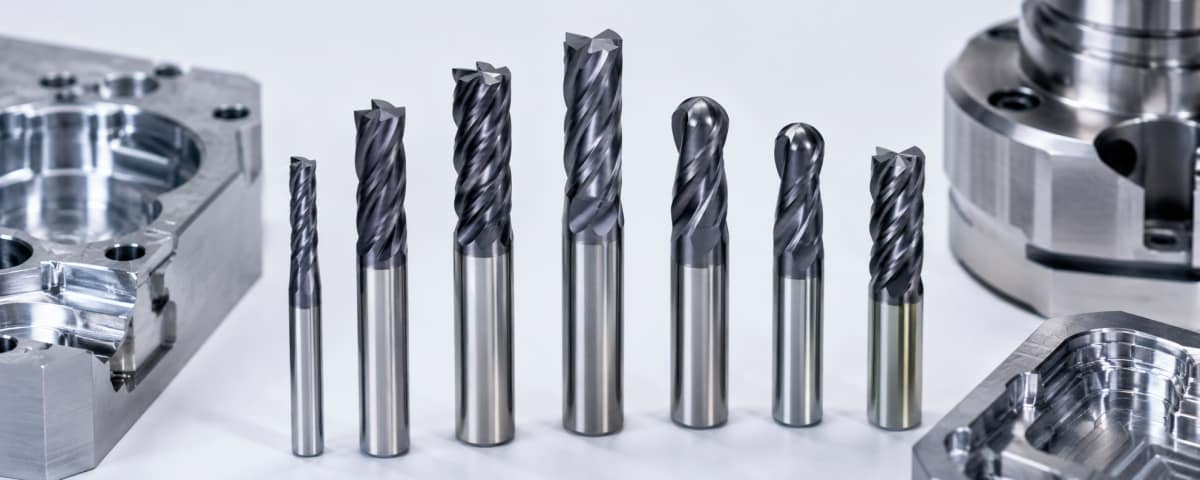

Benötigen Sie Standard- oder benutzerdefinierte Geometrie??

Standardwerkzeuge können für gängige Bearbeitungsaufgaben geeignet sein. Jedoch, Sonderwerkzeuge passen möglicherweise in tiefe Hohlräume, feine Details, dünne Wände, oder spezielle Verbundteile besser.

Für nicht standardmäßige Größen, spezielles Flötendesign, oder zeichnungsbasierte Produktion, Sie können unsere überprüfen kundenspezifische Schaftfräser.

Welche Werkzeugfunktionen am wichtigsten sind?

Beschichtungstyp

Unterschiedliche Diamantbeschichtungsstrukturen unterstützen unterschiedliche Bearbeitungsziele. Eine dickere Beschichtung kann die Verschleißfestigkeit verbessern, während eine schärfere Kante für die Feinbearbeitung oder das Beschneiden von Verbundwerkstoffen wichtiger sein kann.

Flötenzählung

Eine geringere Spannutenzahl sorgt im Allgemeinen für mehr Spanraum. Eine höhere Anzahl an Nuten kann bei manchen Anwendungen zu einer besseren Endbearbeitung führen. Die beste Wahl hängt vom Material ab, Schnittstrategie, und Maschinenbedingungen.

Geometrie und Steifigkeit

Für Graphit und CFK, Die Werkzeugsteifigkeit ist ebenso wichtig wie die Beschichtungsleistung. Ein passendes Halsdesign, Flötenstruktur, Die Schneidkantengeometrie kann die Stabilität verbessern und Vibrationen oder Kantenschäden reduzieren.

Häufig gestellte Fragen

Welche Materialien können mit diamantbeschichteten Schaftfräsern bearbeitet werden??

Diamantbeschichtete Schaftfräser aus Maschinengraphit, CFK, GFK, Aluminium mit hohem Siliziumgehalt, und abrasive Nichteisenmaterialien. Zu den üblichen Anwendungen gehören Graphitelektroden, Graphitformen, Kompositbeschnitt, und verschleißintensive Fräsbearbeitungen.

Sind diamantbeschichtete Schaftfräser für Graphit geeignet??

Ja. Graphit ist abrasiv, Daher trägt die Diamantbeschichtung dazu bei, die Verschleißfestigkeit und Schnittstabilität bei der Graphitbearbeitung zu verbessern.

Können diamantbeschichtete Schaftfräser Stahl schneiden??

Wir empfehlen sie nicht für Stahl oder Edelstahl. Für eisenhaltige Materialien, Hartmetall-Schaftfräser mit geeigneten Beschichtungen funktionieren in der Regel besser. Sie können unsere vergleichen Hartmetall-Schaftfräser Optionen hier.

Warum verwenden Hersteller diamantbeschichtete Werkzeuge für CFK??

Hersteller verwenden sie, weil sie dabei helfen, die Kantenschärfe länger aufrechtzuerhalten. Dies kann die Schnittqualität verbessern und häufige Fehler wie Fusselbildung reduzieren, Delaminierung, und Faserauszug.

Kann ich Sondergrößen anfordern??

Ja. Viele CNC-Anwendungen erfordern nicht standardmäßige Durchmesser, Flötenlängen, Gesamtlängen, oder Sondergeometrien. Wenn Sie Ihre Zeichnung senden, Probe, oder Bearbeitungsanforderung, Wir prüfen, ob eine individuelle Lösung zu Ihrem Projekt passt.

Abschluss

Diamantbeschichtete Schaftfräser helfen bei der Bearbeitung von Graphit, CFK, GFK, Aluminium mit hohem Siliziumgehalt, und andere abrasive Materialien, die herkömmliche Werkzeuge schnell verschleißen. Ihr Hauptwert liegt in der besseren Verschleißfestigkeit, stabilere Schnittleistung, und verbesserte Bearbeitungskonsistenz.

Wenn Ihre aktuellen Werkzeuge zu schnell verschleißen, erzeugen instabile Kanten, oder einen häufigen Austausch erfordern, Diamantbeschichtete Werkzeuge können eine praktische Lösung bieten. Für Hersteller, die mit Graphitelektroden arbeiten, Graphitformen, oder CFK-Komponenten, Das richtige Werkzeug kann einen deutlichen Unterschied in Qualität und Effizienz machen.

Holen Sie sich den richtigen diamantbeschichteten Schaftfräser für Ihre Anwendung

Wenn Sie Graphit bearbeiten, CFK, GFK, Aluminium mit hohem Siliziumgehalt, oder andere abrasive Nichteisenmaterialien, Die Wahl der richtigen Werkzeuggeometrie und Beschichtung ist wichtig.

Bitte senden Sie uns Ihr Werkstückmaterial zu, Zeichnung, Werkzeuggröße, Bearbeitungsvorgang, und Menge. Unser Team kann Ihre Bewerbung prüfen und Ihnen einen geeigneten empfehlen Diamantbeschichteter Schaftfräser Lösung für Ihr Projekt.
