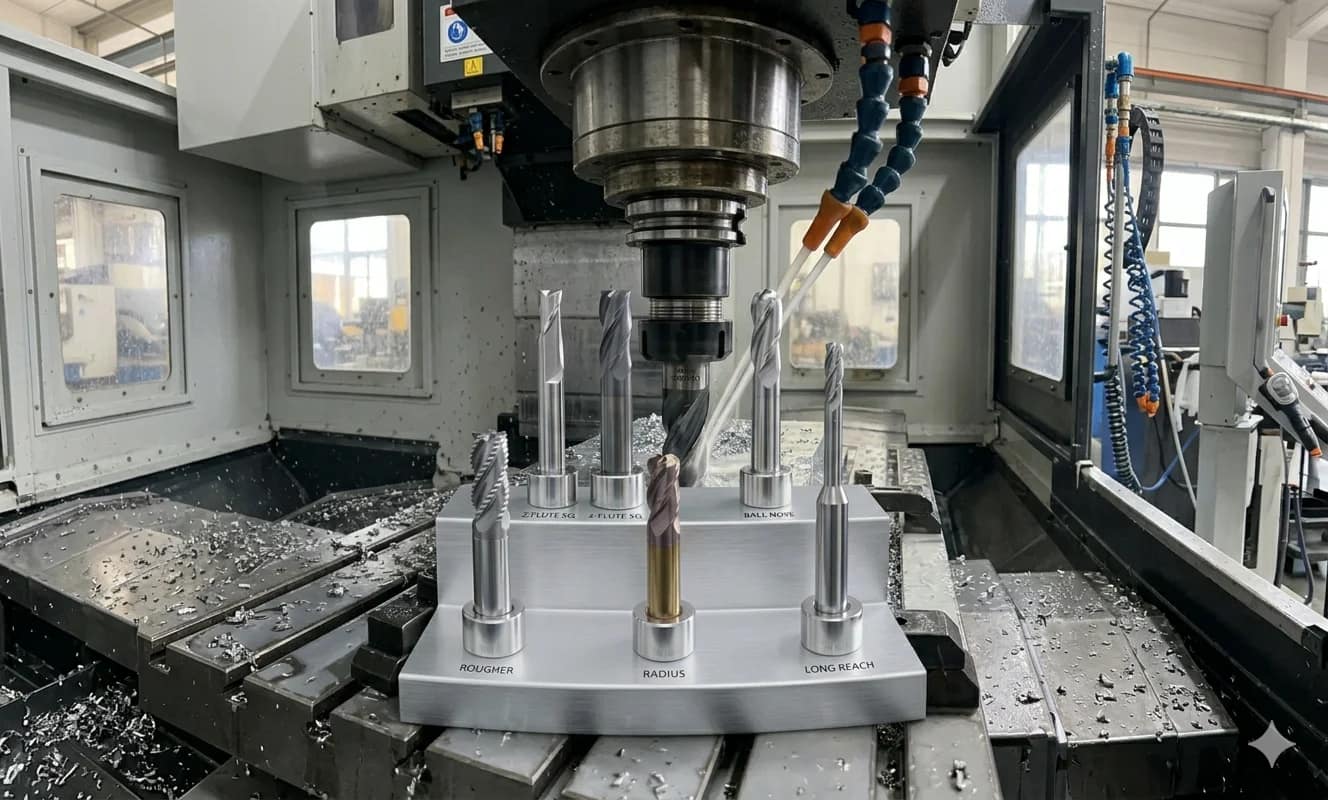

À quoi sert une fraise en bout dans l'usinage CNC?

Introduction

Une fraise en bout est l'un des outils de coupe les plus utilisés dans l'usinage CNC.. Il est conçu pour les opérations de fraisage telles que le rainurage, profilage, contouring, fraisage latéral, et finition sur différents matériaux. Contrairement à un foret standard, une fraise en bout peut couper dans plusieurs directions, ce qui le rend plus polyvalent pour les tâches d'usinage complexes.

Donc, à quoi sert exactement une fraise en bout? En termes simples, il est utilisé pour enlever de la matière avec précision et efficacité lors de l'usinage de l'aluminium, acier, acier inoxydable, fonte, plastiques, et autres matériaux de pièce à usiner. La bonne géométrie d'outil, nombre de flûtes, et le revêtement peut faire une grande différence dans les performances d'usinage et la durée de vie des outils..

Qu'est-ce qu'une fraise en bout?

Une fraise en bout est un outil de coupe rotatif utilisé sur les machines CNC et les fraiseuses. Il a des bords coupants à l’extrémité et sur les côtés, lui permettant de couper à la fois verticalement et latéralement. Grâce à cette conception, il peut effectuer un large éventail de tâches de fraisage qui nécessitent de la précision, flexibilité, et une précision reproductible.

Les fraises en bout sont généralement fabriquées en acier rapide ou en carbure monobloc, les fraises en carbure étant le choix préféré pour des vitesses de coupe plus élevées, meilleure résistance à l'usure, et une durée de vie plus longue dans les applications de travail des métaux.

Si vous êtes nouveau sur cet outil,vous pouvez également lire notre guide sur qu'est-ce qu'une fraise en bout.

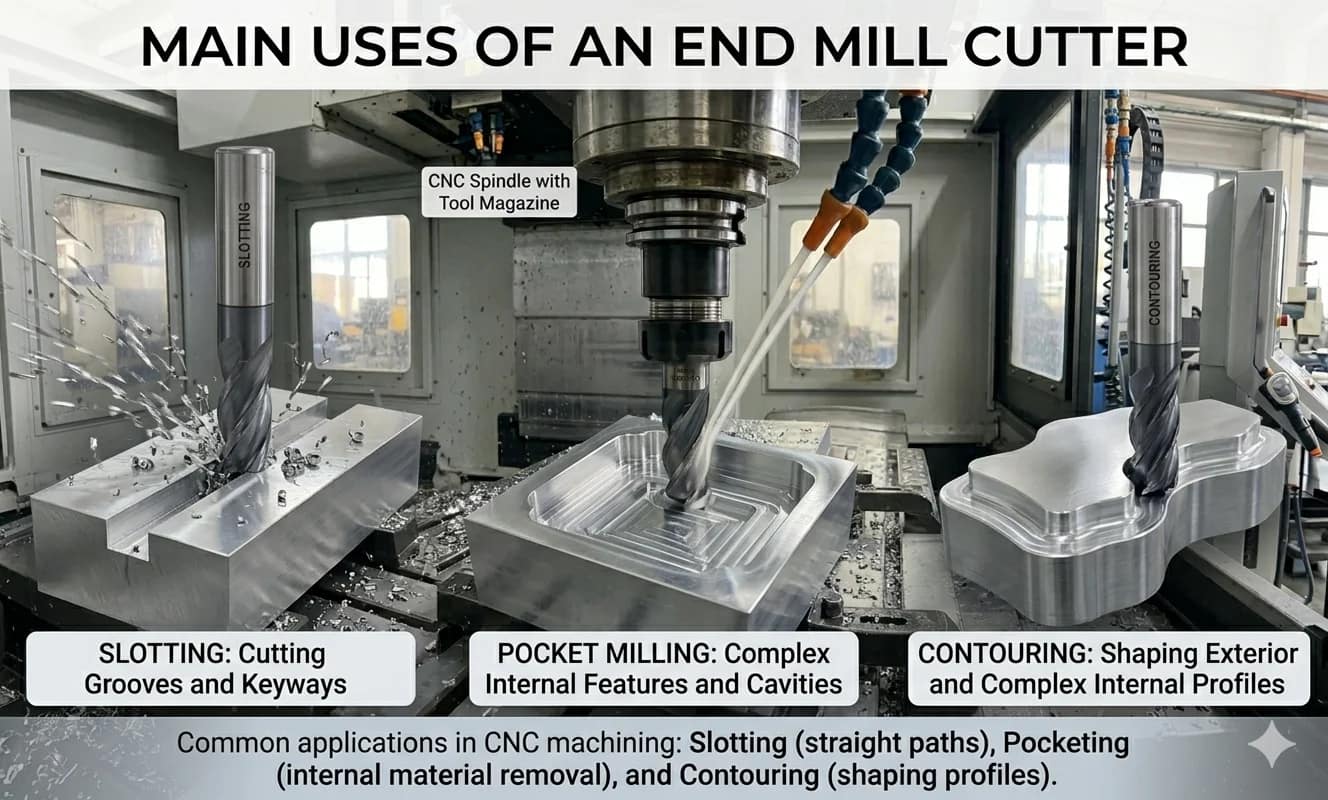

Principales utilisations d'une fraise en bout

Les fraises en bout sont utilisées dans de nombreuses opérations d'usinage CNC. Voici les applications les plus courantes.

1. Fraisage de rainures

L'une des utilisations les plus courantes d'une fraise en bout est le fraisage de rainures.. Il est utilisé pour découper des fentes droites ou incurvées dans une pièce avec une grande précision.. Ces emplacements peuvent être utilisés pour les rainures de clavette, rainures, pistes de guidage, ou caractéristiques d'assemblage dans des composants mécaniques.

Pour ce type d'opération, le nombre de flûtes et l'évacuation des copeaux sont particulièrement importants. Dans de nombreux cas, 2 les fraises à cannelures sont préférées pour les matériaux plus tendres car elles éliminent plus facilement les copeaux.

2. Fraisage latéral

Une fraise en bout est également largement utilisée pour le fraisage latéral. Dans ce processus, les arêtes de coupe latérales enlèvent de la matière de la surface verticale d'une pièce à usiner. Ceci est utile lors de l'usinage d'épaulements, mesures, et les parois latérales qui nécessitent un nettoyage, finitions précises.

Le fraisage latéral est courant dans les pièces métalliques de précision, moules, composants d'outillage, et travaux généraux de production CNC.

3. Contournage et profilage

Pour les formes complexes et les surfaces courbes, les fraises en bout sont souvent utilisées pour le contourage et le profilage. Ces opérations sont importantes dans la fabrication de moules, production de matrices, pièces aérospatiales, et composants usinés sur mesure.

Les fraises à bout sphérique et les fraises à rayon d'angle sont souvent sélectionnées pour ce type de travail car elles peuvent produire des transitions plus douces et de meilleures finitions de surface sur les formes courbes..

Pour plus d'options de géométrie, vous pouvez également lire notre guide sur types de fraises en bout.

4. Fraisage de poche

Les fraises en bout sont souvent utilisées pour usiner des poches ou des zones en retrait à l'intérieur d'une pièce à usiner.. Le fraisage de poche est courant dans les composants nécessitant une réduction de poids, cavités internes, ou un enlèvement de matière précis dans une zone limitée.

Cette opération nécessite des performances de coupe stables, bon contrôle des copeaux, et la bonne trajectoire d'outil pour maintenir la précision et la qualité de surface.

5. Finition des surfaces

Une autre utilisation importante d'une fraise en bout est la finition. Après un usinage grossier, la majeure partie du matériau est éliminée, une fraise en bout appropriée peut être utilisée pour améliorer la précision dimensionnelle et la douceur de la surface.

Les outils de finition sont sélectionnés en fonction de la tolérance requise, matériau de la pièce à usiner, et qualité de surface finale. Dans de nombreux cas, Les fraises en carbure revêtues offrent des performances de finition plus stables.

6. Fraisage étagé et usinage d'épaulements

Les fraises en bout sont également utilisées pour usiner des surfaces étagées, épaules, et fonctionnalités à plusieurs niveaux. Ces opérations sont courantes dans les pièces de structure, luminaires, composants de machines, et assemblages de précision.

Parce que ces caractéristiques nécessitent souvent des transitions nettes et une précision dimensionnelle, la rigidité et la géométrie de l'outil jouent un rôle important.

Utilisations de la fraise en bout pour différents matériaux

Différents matériaux nécessitent différentes conceptions de fraises en bout. Choisir la fraise adaptée au matériau de la pièce à usiner contribue à améliorer l'efficacité de la coupe, réduire l'usure, et obtenir de meilleurs résultats.

Fraise en bout pour aluminium

Lors de l'usinage de l'aluminium, les fraises en bout sont principalement utilisées pour le rainurage, fraisage de poche, fraisage latéral, et finition. L'aluminium produit des copeaux plus gros, les outils avec moins de cannelures et une bonne évacuation des copeaux sont donc souvent préférés.

Les fraises en carbure à haute hélice sont couramment utilisées pour l'aluminium car elles contribuent à améliorer la douceur de coupe et à réduire l'accumulation de copeaux..

Fraise en bout pour l'acier

Pour acier au carbone et acier allié, les fraises en bout sont souvent utilisées pour le fraisage latéral, contouring, usinage d'épaulement, et semi-finition. L'acier nécessite généralement une meilleure rigidité et une plus grande résistance à l'usure, donc 4 les fraises à flûte en carbure sont un choix courant.

Les revêtements tels que TiAlN ou AlTiN sont souvent utilisés pour améliorer les performances et prolonger la durée de vie des outils dans l'usinage de l'acier..

Fraise en bout pour acier inoxydable

L'acier inoxydable est plus difficile à usiner car il génère de la chaleur et a tendance à provoquer une usure des outils.. Dans les applications en acier inoxydable, les fraises en bout sont couramment utilisées pour le profilage, finition, et fraisage latéral contrôlé.

Le bon revêtement, géométrie de la flûte, et les paramètres de coupe sont importants pour maintenir la stabilité de coupe et réduire l'usure des bords..

Pourquoi les fraises en bout sont si largement utilisées

Les fraises en bout sont populaires car elles combinent précision, flexibilité, et efficacité dans une seule catégorie d'outils. Ils peuvent effectuer différentes opérations avec une grande répétabilité, ce qui les rend adaptés aux tâches d'usinage simples et complexes.

Par rapport à des outils de coupe plus limités, les fraises en bout permettent aux fabricants d'usiner des fentes, cavités, contours, parois latérales, et surfaces finies avec moins de changements d'outils. Par conséquent, ils contribuent à améliorer la productivité et la cohérence de l'usinage.

Comment choisir la bonne fraise en bout pour le travail

La fraise droite dépend de l'application, matériel, et finition souhaitée. En général, les acheteurs devraient considérer:

• Matériau de la pièce
• Nombre de flûtes
• Diamètre de l'outil
• Type de revêtement
• Géométrie de l'outil
• Profondeur de coupe et méthode d'usinage

Par exemple, 2 les fraises à flûtes sont souvent utilisées pour l'aluminium, alors que 4 les fraises à cannelures sont plus courantes pour l'usinage de l'acier et des métaux à usage général. Les outils à nez sphérique conviennent aux surfaces courbes, tandis que les fraises à bout plat conviennent mieux aux fentes et aux épaulements.

Au lieu d'essayer d'utiliser un seul cutter pour chaque tâche, il est préférable d'adapter la conception de la fraise à l'objectif d'usinage.

Pour une comparaison plus détaillée des flûtes, voir notre guide sur 2 flûte contre 4 fraise à cannelure.

Pourquoi les fraises en bout en carbure sont souvent préférées

Les fraises en carbure sont largement préférées dans l'usinage CNC moderne car elles offrent une dureté plus élevée., meilleure résistance à l'usure, et des performances de coupe plus stables que de nombreux matériaux d'outils standards.

Pour les acheteurs industriels, les outils en carbure sont particulièrement intéressants lors de l'usinage de l'acier, acier inoxydable, et autres matériaux exigeants. Ils peuvent prendre en charge des vitesses de coupe plus élevées et offrir une durée de vie plus longue lorsque la géométrie et le revêtement sont sélectionnés correctement..

Pour cette raison, de nombreux fabricants, distributeurs, et les ateliers d'usinage choisissent des fraises en carbure pour leur efficacité de production et leurs résultats constants..

Conclusion

Donc, à quoi sert une fraise en bout? Il est principalement utilisé pour les opérations de fraisage CNC telles que le rainurage, fraisage latéral, contouring, profilage, fraisage de poche, et finition sur une large gamme de matériaux. Sa polyvalence en fait l'un des outils de coupe les plus importants dans l'usinage de précision..

Cependant, la meilleure performance dépend de la sélection du bon nombre de flûtes, géométrie, revêtement, et le matériel pour le travail. Que vous usiniez de l'aluminium, acier, ou en acier inoxydable, Choisir la bonne fraise en bout peut améliorer à la fois l'efficacité de l'usinage et la qualité de la pièce finale..
