Что такое фреза с Т-образным пазом?

A Фреза для Т-образных пазов специализированный фрезерный инструмент, используемый для обработки более широкой нижней части Т-образного паза или подрезки.. Имеет более широкую режущую головку и более узкую шейку., что позволяет шейке проходить через верхнюю прорезь, в то время как режущие кромки обрабатывают нижний профиль.

В типичной операции фрезерования Т-образных пазов, оператор сначала обрабатывает начальную прямую прорезь. Следующий, фреза входит через открытый конец или через другое подходящее место доступа для обработки нижней подрезки.

Для чего используется фреза с Т-образным пазом?

Фрезы с Т-образными пазами используются, когда для детали требуется относительно узкое верхнее отверстие и более широкая нижняя подрезка.. Этот профиль может удерживать Т-образные болты., орехи, fixtures, скользящие компоненты, или другие фиксирующие и зажимные элементы.

Общие приложения включают в себя:

• Зажимные пазы стола станка
• Крепежные пластины и системы крепления
• Особенности пресс-формы
• Пазы для крепления Т-образного болта и Т-образной гайки
• Скользящие или позиционирующие компоненты
• Особенности механической сборки

Например, на столе станка могут использоваться Т-образные пазы, чтобы тиски и зажимы можно было перемещать и закреплять в разных положениях.. Крепежные пластины могут использовать тот же принцип для обеспечения гибкого крепления заготовки..

Геометрия детали является основным решающим фактором. Если для элемента требуется только прямая канавка без более широкой нижней подрезки, может быть достаточно концевой фрезы или другого инструмента для фрезерования пазов..

Операция фрезерования Т-образных пазов: Как это работает?

Обработка Т-образных пазов обычно включает сначала подготовку верхнего паза, а затем обработку нижнего подреза..

Однако, с режущей головкой нельзя обращаться так, как будто она может просто пройти через узкое верхнее отверстие.. Геометрия инструмента и детали должна обеспечивать возможность достижения более широкой режущей головкой нижнего положения обработки..

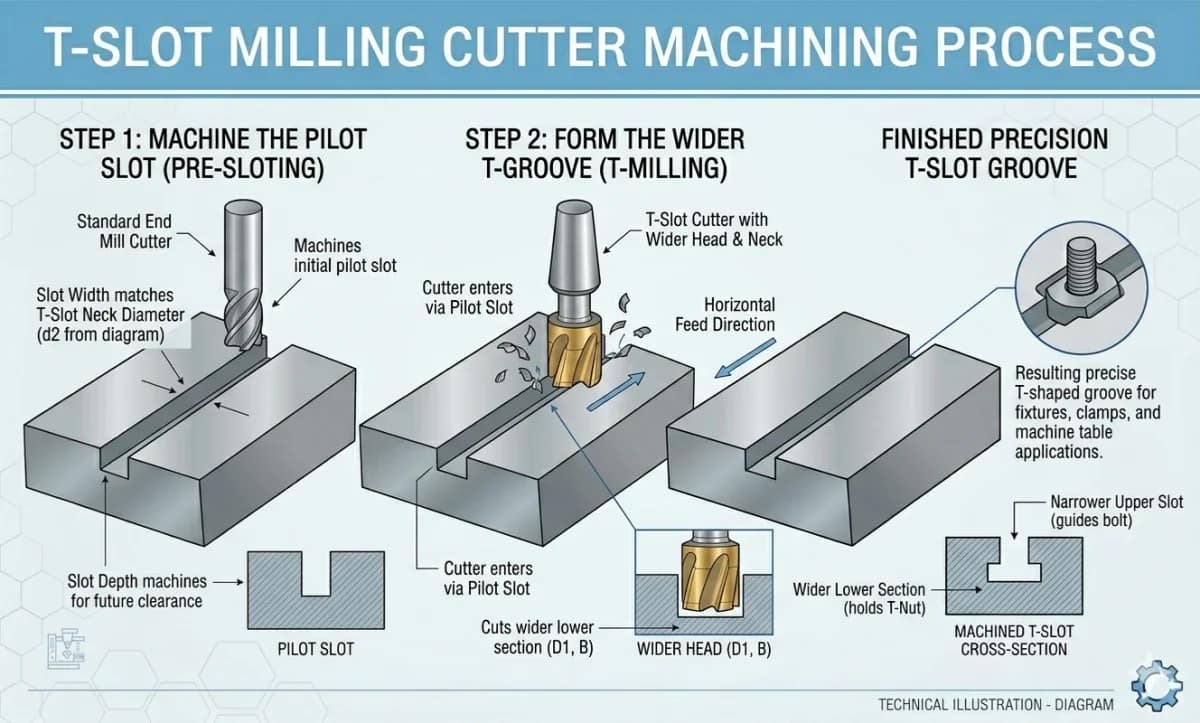

Шаг 1: Обработайте начальную прямую прорезь

Первый, обработать начальную прямую прорезь, иногда называемый пилотным слотом. Это отверстие образует верхнюю часть Т-образного паза и обеспечивает необходимый путь и зазор для шейки фрезы..

Подходящий плоская концевая фреза обычно используется для обработки исходного прямого паза перед вырезанием поднутрения Т-образного паза..

Начальный слот помогает:

• Установите ширину верхней прорези
• Обеспечьте зазор для шейки фрезы.
• Подготовьте путь для следующей операции подрезки

Если Т-образный паз находится внутри закрытого элемента, план обработки также должен предусматривать подходящую зону входа для более широкой режущей головки.. Точный метод доступа зависит от геометрии детали и конструкции фрезы..

Шаг 2: Обработайте нижнюю подрезку

После подготовки первоначального паза и доступа к фрезе, расположите режущую головку на необходимом нижнем уровне. Затем инструмент проходит вдоль паза и удаляет материал из нижней части, создавая Т-образную подрезку..

На этом этапе, необходимо проверить несколько условий:

• Зазор шеи
• Досягаемость резца
• Зазор держателя
• Вылет инструмента
• Жесткость настройки
• Эвакуация стружки

Инструмент должен достигать требуемого профиля без контакта шейки или держателя с заготовкой.. Кроме того, чрезмерный вылет может снизить жесткость и сделать работу менее стабильной..

Размеры фрезы с Т-образными пазами: Что проверить

Размеры фрез с Т-образными пазами не следует оценивать только по одному диаметру.. Размеры инструмента должны соответствовать фактической геометрии Т-образного паза, показанной на чертеже детали..

По этой причине, полезно разделить размеры инструмента от проверка геометрии детали.

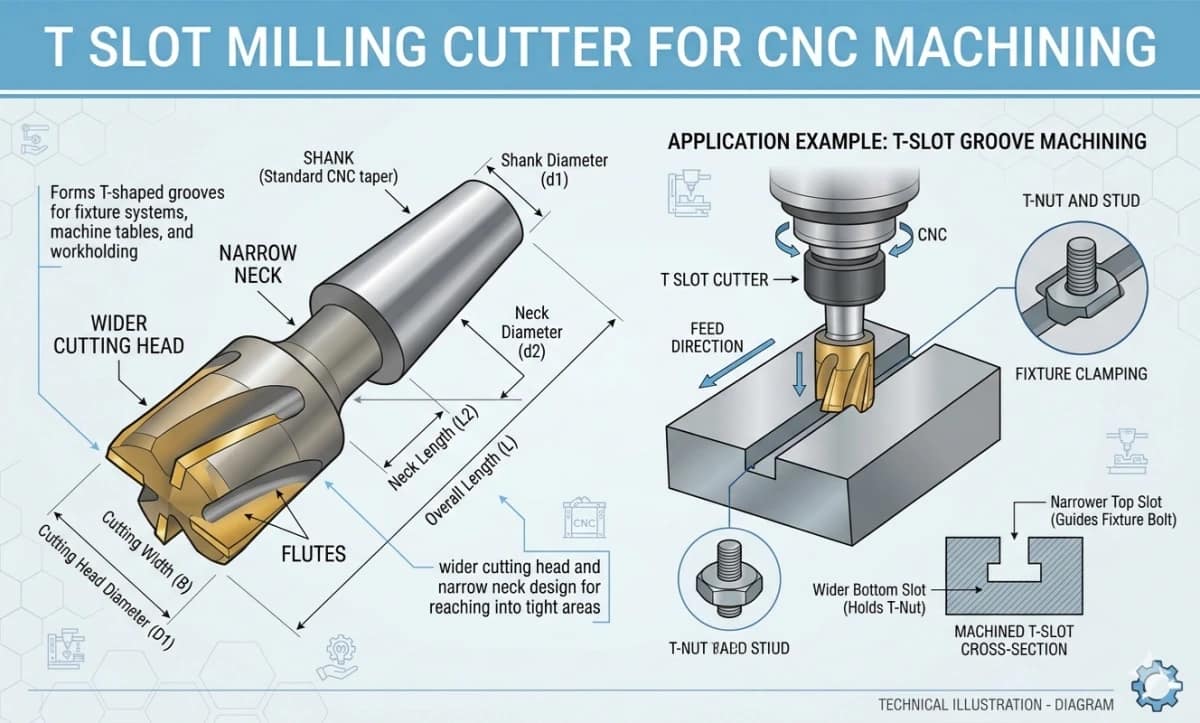

Размеры инструмента

Разные производители могут по-разному определять некоторые размеры чертежа.. Поэтому, всегда сравнивайте терминологию с реальным чертежом фрезы, прежде чем сделать окончательный выбор.. Кеннаметал, for example, указан эффективный диаметр резания, диаметр шейки, общая длина и полезная длина указаны в отдельных характеристиках на страницах данных фрезы с Т-образными пазами..

Проверка геометрии детали

Этот тип интерпретации размеров более полезен, чем использование общей таблицы размеров фрезы с Т-образными пазами., особенно для нестандартных компонентов.

Диаметр шейки и ширина пилотного паза

Гриф должен проходить через верхнюю прорезь без нежелательного контакта с боковинами..

Если доступный зазор недостаточен, шейка или окружающая конструкция инструмента могут мешать заготовке. Это может повлиять на стабильность обработки и качество поверхности..

Однако, не существует единого значения зазора, подходящего для каждой фрезы. Вместо этого сравните чертеж заготовки с фактическим чертежом фрезы..

Длина шеи и полезный вылет различаются

Длина шейки описывает секцию инструмента уменьшенного диаметра..

Полезный вылет относится к практическому вылету, доступному для требуемой геометрии обработки, и его следует проверять отдельно.. Общая длина также является другим измерением и не должна использоваться вместо какого-либо значения.. В данных о продукте производителя эти размеры обычно указаны отдельно..

Типы фрез с Т-образными пазами

Фрезы для Т-образных пазов доступны в нескольких базовых конструкциях.. Цель этой классификации — помочь пользователям распознавать основные типы инструментов, а не выбирать продукт только по материалу..

Например, Системы фрез со сменными Т-образными пазами могут использовать сменные пластины и публиковать отдельные данные по диаметру резания., диаметр шейки, полезная длина, и глубина реза.

Все еще, сама по себе конструкция фрезы не определяет лучший выбор. Материал заготовки, геометрия фрезы, условия обработки, жесткость машины, требования к покрытию, и контроль стружки также необходимо учитывать.

Как правильно выбрать фрезу с Т-образными пазами

Лучшей отправной точкой является чертеж детали., не марка покрытия или фрезы.

Первый, проверьте, может ли фреза физически получить доступ к пазу и получить необходимый нижний профиль. Затем проверьте заготовку и условия обработки..

Начните с геометрии паза

Проверьте геометрию в практическом порядке:

1. Ширина верхней или направляющей прорези
2. Нижняя ширина подреза
3. Требуемая глубина паза
4. Досягаемость резца
5. Зазор шеи
6. Нижний или угловой профиль
7. Условия входа
8. Зазор хвостовика и держателя

Эти проверки помогают определить, может ли инструмент войти в объект., достичь позиции обработки, и вырезаем необходимый профиль без помех.

Для нестандартного слота, сравнить чертеж детали с предложенным чертежом фрезы вместо того, чтобы выбирать инструмент только по номинальному диаметру.

Подтвердите заготовку и условия обработки

Следующий, учитывать реальную среду обработки.

Важная информация может включать:

• Материал и марка заготовки
• Состояние материала или твердость
• Требуемое качество поверхности
• Условия охлаждающей жидкости или сухой обработки
• Количество продукции
• Геометрия фрезы
• Состояние станка и держателя

Материал важен, но не используйте его как единственное правило отбора. Просмотр геометрии кромок, покрытие, эвакуация стружки, конструкция резца, и состояние машины вместе для конкретного применения.

Проверьте настройку, Держатель, и зазор между инструментами

Фрезерование Т-образных пазов происходит вокруг поднутрения и часто в ограниченной зоне обработки.. Поэтому, доступ к фрезе и пространство для установки требуют особого внимания..

Check:

• Вылет инструмента
• Зазор держателя
• Стабильность крепления
• Жесткость машины
• Стабильность настройки
• Эвакуация стружки

Более короткая практическая настройка инструмента обычно уменьшает ненужный вылет., при этом достаточный зазор предотвращает столкновение держателя или корпуса инструмента с деталью.

Если стандартная фреза не соответствует необходимой геометрии, обзор фреза для Т-образных пазов для профиля, определенного чертежом.

Фреза с Т-образными пазами и фреза с пазами

Фреза для Т-образных пазов и стандартная фреза для пазов не создают одинаковых элементов..

Самое главное отличие — нижний подрез..

Если элемент не имеет более широкого нижнего подреза, может быть достаточно стандартного пазового фрезерного инструмента или концевой фрезы.

Фреза для Т-образных пазов необходима, когда чертеж требует удаления материала ниже более узкого верхнего отверстия..

Распространенные ошибки фрезерования Т-образных пазов

Хороший выбор инструмента сам по себе не гарантирует стабильного процесса обработки Т-образных пазов.. Доступ, очистка, жесткость, и контроль стружки тоже может повлиять на результат.

Пропуск начального интервала или планирования входа

Стандартную фрезу с Т-образным пазом нельзя рассматривать как обычную погружную концевую фрезу..

Перед обработкой подрезки, подготовьте необходимую верхнюю прорезь и проверьте, как более широкая режущая головка достигнет нижнего уровня. Для закрытой внутренней функции, для этого может потребоваться выделенная зона доступа или другой запланированный метод входа..

Выбор недостаточного зазора для горловины

Шейке фрезы необходим достаточный зазор внутри верхнего паза..

Недостаточный зазор может привести к:

• Шейный контакт
• Взаимодействие с боковой стенкой
• Накопление тепла
• Нестабильная резка
• Плохое качество поверхности

Перед обработкой проверьте диаметр шейки на соответствие фактической геометрии верхнего паза.. Не полагайтесь на универсальное значение зазора..

Использование чрезмерного вылета или нестабильной установки

Большой вылет инструмента снижает жесткость установки и может увеличить вибрацию..

Используйте только вылет, требуемый геометрией детали.. Кроме того, правильно закрепите заготовку и убедитесь, что держатель имеет достаточный зазор вокруг детали.

Игнорирование эвакуации стружки в ограниченной канавке

Нижняя подточка может создать ограниченную область, из которой сложнее удалить стружку..

Если стружка осталась вокруг зоны резания, они могут быть перерезаны или мешать работе инструмента. Поэтому, эвакуацию стружки следует учитывать при планировании стратегии обработки и подачи СОЖ или воздуха..

Вопросы и ответы

Почему перед фрезерованием Т-образных пазов требуется первоначальный прямой паз?

Начальная прямая прорезь образует верхнюю часть Т-образной прорези и обеспечивает зазор для шейки фрезы.. Он также определяет траекторию, используемую перед обработкой нижней подрезки..

Однако, начальный паз не обязательно позволяет более широкой режущей головке проходить вертикально через отверстие. План обработки должен обеспечивать удобный доступ к режущей головке..

Может ли фреза с Т-образным пазом врезаться прямо в верхний паз??

Не в типичной конфигурации, где режущая головка шире верхнего отверстия.. Режущая головка должна достигать нижнего положения обработки через открытый конец или другой подходящий элемент доступа, определяемый геометрией инструмента и детали..

Как выбрать правильный размер фрезы с Т-образным пазом??

Начните с чертежа заготовки и сравните его с реальным чертежом фрезы.. Проверьте ширину верхнего слота, нижняя геометрия подреза, диаметр шейки, досягаемость резца, условие входа, размер хвостовика, и доступный зазор держателя, прежде чем сделать окончательный выбор.

Заключение

Фреза с Т-образным пазом обрабатывает нижнюю выточку Т-образного элемента после подготовки верхнего паза и подходящего доступа к фрезе.. Точный выбор зависит от соотношения геометрии заготовки и фактических размеров фрезы., особенно зазор шеи, геометрия резки, полезный охват, условие входа, и зазор держателя.
