Introduction
Le fraise à nez arrondi ou fraise à bout plat la comparaison se résume principalement à la géométrie des angles vifs. Les deux fraises peuvent usiner des éléments à fond plat, mais une fraise à nez arrondi a un rayon de coin défini, tandis qu'une fraise à bout plat a un coin coupant pointu.
Cette différence affecte la géométrie laissée sur la pièce finie. Si le dessin autorise ou spécifie une transition arrondie, une fraise à nez arrondi pourrait être la meilleure solution. Si la fonction nécessite un coin interne pointu à 90 degrés ou un épaulement carré, une fraise à bout plat est généralement le choix le plus direct.
La sélection correcte dépend donc du dessin, géométrie des entités, condition de coin requise, accès aux outils, et la tolérance plutôt que de penser qu'un outil de coupe est universellement « meilleur ».
Réponse rapide: Bull Nose vs fraise à bout plat
Choisissez un fraise à nez arrondi lorsque l'élément autorise ou nécessite un rayon de coin ou une transition rayonnée du bas au mur.
Choisissez un fraise à bout plat lorsque le dessin nécessite un coin interne pointu à 90 degrés, épaule carrée, ou coin inférieur pointu.
Une pièce contenant à la fois des transitions arrondies et des éléments carrés nets peut nécessiter les deux géométries de fraise dans différentes opérations..

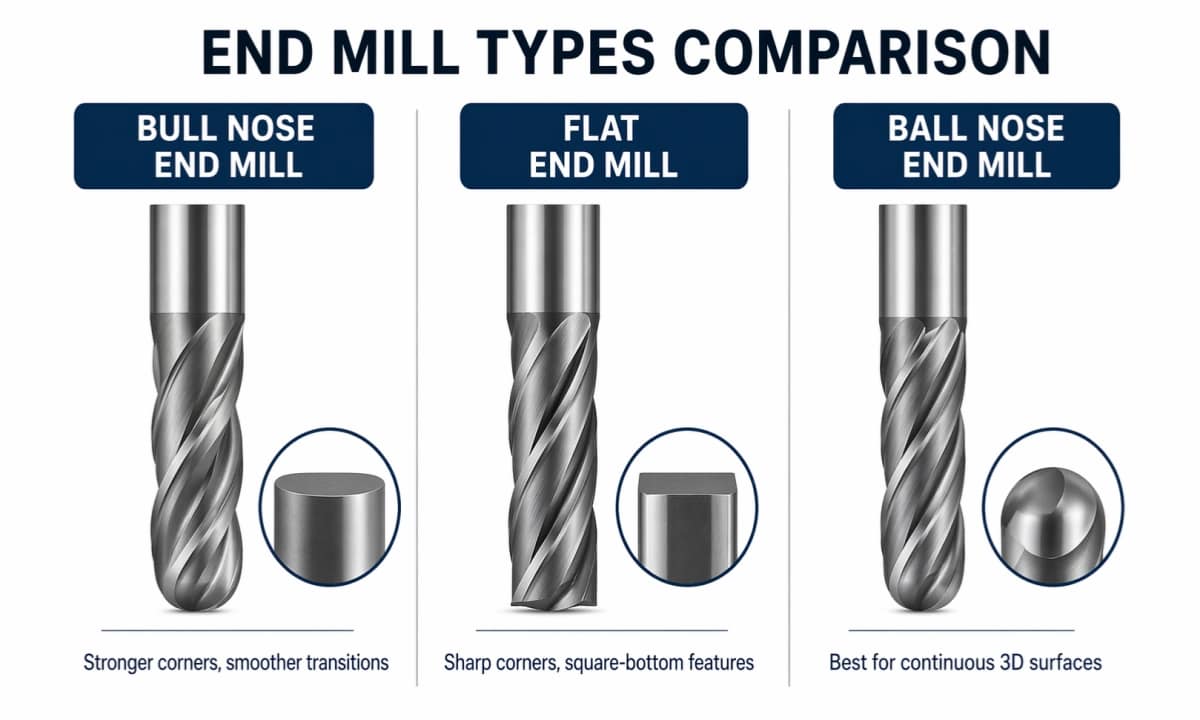

Bull Nose vs fraise à bout plat: Différences clés
Le tableau ci-dessous compare la géométrie des caractéristiques que chaque fraise est censée produire. La sélection réelle de l'outil de coupe dépend également du dessin, diamètre d'outil disponible, tolérance, accessibilité des fonctionnalités, et configuration d'usinage.
| Point de comparaison | Nez de taureau / Fraise en bout à rayon d'angle | Plat / Fraise carrée |
|---|---|---|
| Coin de coupe | Fond plat avec un rayon de coin | Fond plat avec un coin coupant pointu |
| Géométrie inférieure | Fond plat avec transition arrondie du bas au mur | Fond plat avec une transition nette du bas au mur |
| Résultat du coin interne | Laisse ou suit une transition interne rayonnée | Utilisé là où un coin interne pointu à 90 degrés est requis |
| Épaule carrée | Ne convient pas lorsque l'épaule doit rester pointue | Convient lorsqu'une épaule carrée et pointue est requise |
| Machines à sous / Caractéristiques carrées | À utiliser lorsque la fonctionnalité autorise un rayon dans les coins inférieurs | Convient lorsque la fonctionnalité nécessite des coins inférieurs nets |
| État des coins sur le dessin | À utiliser lorsqu'un rayon est autorisé ou spécifié | À utiliser lorsqu'un coin pointu est requis |
| Déclencheur de sélection principale | Transition rayonnée requise | Coin pointu à 90 degrés ou épaulement carré requis |
Comment la géométrie des coins modifie la fonction usinée

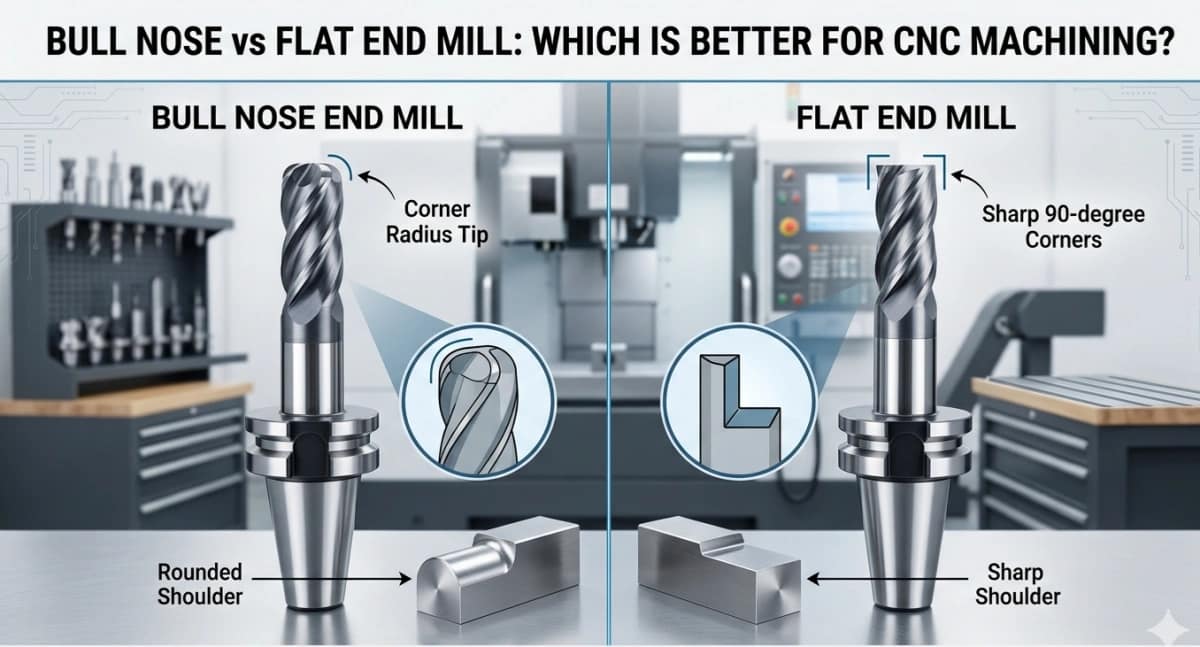

Une fraise en bout arrondie a un fond de coupe plat avec un rayon de coin entre le bord de coupe inférieur et le bord de coupe latéral.. Par conséquent, la fonction usinée reflète une transition arrondie plutôt qu'un coin inférieur pointu.
Une fraise à bout plat a également un fond de coupe plat, mais son coin coupant est pointu plutôt que rayonné. Cette géométrie est utilisée lorsque le dessin de la pièce nécessite un coin interne pointu., épaule carrée, ou autre fonctionnalité qui ne permet pas un rayon de coin spécifié.
Cette distinction est plus importante que de simplement demander quel couteau est le plus solide ou le plus durable.. La fraise doit correspondre à la géométrie requise sur la pièce finie.
Une fraise à bout plat ne garantit pas non plus un coin interne à rayon nul mathématiquement parfait dans toutes les situations.. Diamètre de l'outil, état de coupe, parcours d'outil, accessibilité, et la tolérance du dessin peuvent toutes affecter la caractéristique finale.
Quelle fraise devriez-vous choisir?
Choisissez une fraise à nez arrondi quand
Une fraise à nez arrondi est généralement la géométrie la plus appropriée lorsque:
- Le dessin autorise ou spécifie un rayon de coin
- La fonctionnalité nécessite une transition arrondie du bas au mur
- Une fonction en gradins ou en épaulement permet un rayon dans le coin inférieur
- La géométrie requise combine un fond plat avec des coins arrondis
- Un coin inférieur pointu à 90 degrés n'est pas requis
Le diamètre de coupe, rayon de coin, atteindre, et les autres dimensions doivent toujours correspondre à la géométrie de la pièce.
Pour les dimensions et configurations disponibles, voir Fraise à nez arrondi.
Choisissez une fraise à bout plat quand
Une fraise à bout plat est généralement le choix le plus direct lorsque:
- Le dessin nécessite un coin interne pointu à 90 degrés
- Une épaule carrée doit rester nette
- Une fente ou un fond carré nécessite des coins inférieurs nets
- La fonctionnalité ne permet pas un rayon de coin
- La géométrie de la pièce nécessite spécifiquement une fraise à fond plat et à angles vifs
Le coin réalisable dépend toujours du diamètre de la fraise, accès aux outils, parcours d'outil, et la tolérance.
Pour les configurations disponibles, voir Fraise à bout plat.

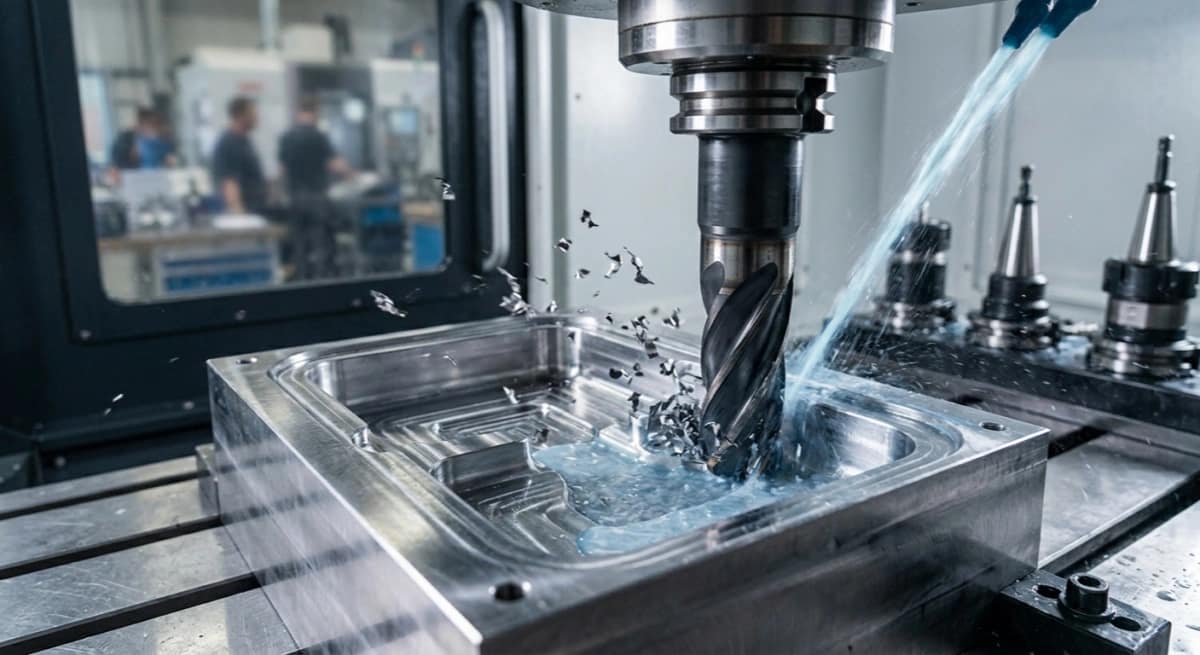

Quand les deux outils peuvent être utilisés
Certaines pièces contiennent à la fois des transitions arrondies et des éléments carrés nets. Dans ces cas, différentes géométries de fraises peuvent être utilisées pour différentes caractéristiques ou étapes d'usinage.
Cela ne doit pas être traité comme une séquence fixe d’ébauche ou de finition.. Le processus réel dépend du dessin, allocation de stock, tolérance, accessibilité, et stratégie CAM.
Nez de taureau / Rayon de coin vs plat / Terminologie carrée
Les noms d'outils peuvent varier d'un catalogue à l'autre, régions, et fournisseurs.
Le terme fraise à nez arrondi décrit communément une fraise à fond plat avec un rayon de coin, alors que fraise en bout à rayon de coin est un autre terme de catalogue largement utilisé pour cette géométrie.
De même, fraise à bout plat et fraise à bout carré sont couramment utilisés pour les coins pointus, profils de fraises à fond plat.
Donc, des recherches telles que rayon de coin vs fraise à bout carré, fraise en bout à rayon de coin vs fraise en bout plate, et nez de taureau vs fraise à bout carré font souvent référence à la même comparaison de base présentée sur cette page: un coin de coupe arrondi par rapport à un coin de coupe pointu.
Ces conventions de dénomination peuvent varier selon les fabricants, l'outil final doit donc toujours être confirmé par sa géométrie et ses dimensions réelles.
Comparaisons d'outils associés
Cette page compare un fraise à fond plat à rayon de coin avec une fraise à fond plat à coin vif.
Si vous devez comparer une fraise à nez arrondi avec une extrémité coupante entièrement arrondie, voir Fraise à nez sphérique vs fraise à nez sphérique.
Pour les spécifications du produit et les configurations personnalisées, voir notre Fraise à nez arrondi et Fraise à bout plat fiches produits.
FAQ
Quelle est la principale différence entre une fraise à nez arrondi et une fraise à bout plat?
Les deux couteaux peuvent avoir un fond de coupe plat. La principale différence est le coin coupé. Une fraise à nez arrondi a un rayon de coin, tandis qu'une fraise à bout plat a un coin coupant pointu.
Quelle fraise dois-je utiliser pour un coin interne pointu?
Utilisez une fraise plate ou carrée lorsque le dessin nécessite un coin interne pointu à 90 degrés ou un épaulement carré..
Le coin réellement réalisable dépend également du diamètre de la fraise, accès aux outils, parcours d'outil, et la tolérance.
Quelle fraise dois-je utiliser lorsqu'un rayon de coin est autorisé ou requis?
Une fraise en bout arrondie ou à rayon d'angle est généralement le choix le plus direct lorsque le dessin autorise ou spécifie une transition arrondie au bas ou à l'épaulement de la fonction..
La valeur R requise doit être confirmée à partir des exigences de dessin ou d'usinage..
Une fraise à nez arrondi peut-elle remplacer une fraise à bout plat?
Pas lorsque la fonction finie nécessite un angle vif qui ne permet pas de rayon..
Les deux fraises peuvent se chevaucher dans certaines opérations d'usinage, mais leurs angles coupants produisent une géométrie de caractéristique différente.
Le rayon d'angle et la fraise à bout carré sont-ils la même comparaison?
C'est une comparaison étroitement liée. Dans de nombreux catalogues d'outillage, Le nez arrondi et le rayon de coin se réfèrent aux fraises à fond plat avec coins arrondis, tandis que les fraises plates et carrées font référence à des profils à fond plat et à coins pointus.
La dénomination varie selon les fabricants, donc la géométrie réelle de la fraise doit encore être confirmée.
Conclusion
La principale différence entre une fraise à nez arrondi et une fraise à bout plat réside dans la géométrie des coins requise sur la pièce finie.. Choisissez une fraise à nez arrondi ou à rayon d'angle lorsque le dessin autorise ou spécifie une transition arrondie., et choisissez une fraise plate ou carrée lorsqu'un coin pointu à 90 degrés ou un épaulement carré est requis.
Si vous ne savez pas quelle géométrie correspond à votre pièce, envoie ton dessin, dimensions des fonctionnalités critiques, et les exigences d'usinage à nous par e-mail ou contactez-nous directement au WhatsApp pour examen.
